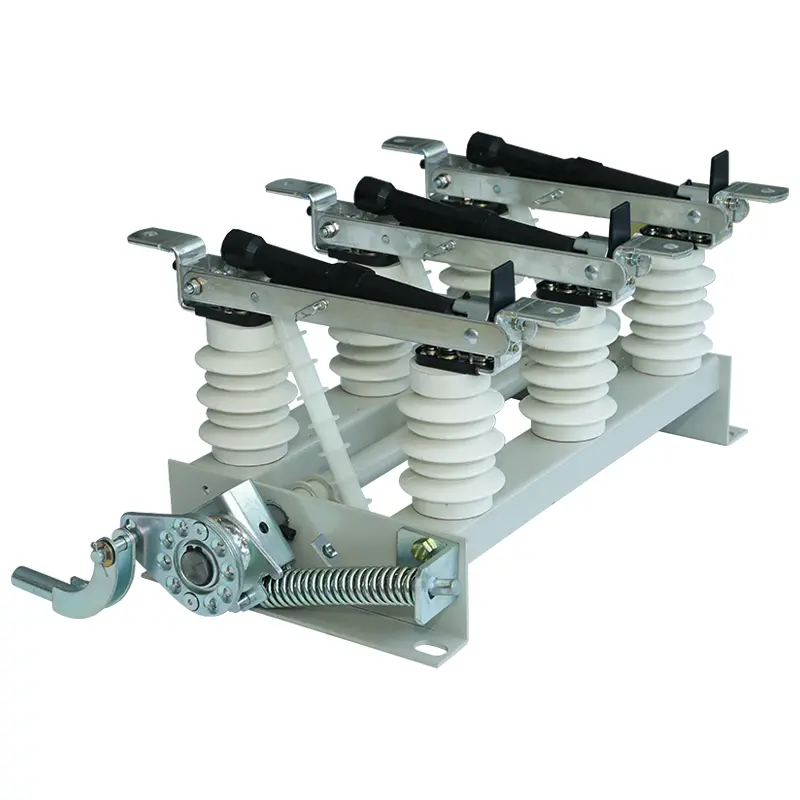

Interruptor de disjuntor de carga CA

O interruptor da China Sangao CA Carga é um dispositivo de segurança essencial para qualquer equipamento ou rede que tenha a passagem atual por ele. Geralmente, em ambientes industriais, a corrente é dividida em vários circuitos através de uma caixa de disjuntores. Cada circuito será conectado em série com um disjuntor para agir imediatamente após a detecção de uma anormalidade, sem a necessidade de nenhum sistema intermediário. Se não houver disjuntor, pode haver riscos de incêndio, fumaça, danos causados pelo equipamento e choque elétrico.

Vantagem

Confiabilidade e desempenho

Segurança e segurança de pessoal

Fácil de usar

Fácil de instalar

Função

O interruptor do disjuntor de carga CA é um interruptor de carga múltiplo manual ou elétrico.

Eles se conectam e se desconectam em condições de carga e fornecem isolamento seguro.

O interruptor do disjuntor de carga CA foi projetado para aplicações extremas de até 690 VAC - AC 23.

A lacuna de isolamento é conectada em série com a câmara de extinção do arco a vácuo. Correntes de estabilidade dinâmica e térmica maiores, bem como programas inter -relacionados, garantem a continuidade operacional. O barramento e o comutador de carga são completamente isolados por contatos fixos cônicos, tampas de isolamento e válvulas. Os disjuntores de vácuo, interruptores de aterramento, válvulas e portas do gabinete são interligados com "cinco prevenção" para impedir a mossoperação. O mecanismo de operação de armazenamento de energia da mola pode ser operado de forma independente manual ou eletricamente, alcançando o controle remoto. A fonte de alimentação de operação CO pode ser uma fonte de alimentação CA ou CC. A operação manual geralmente está localizada no lado direito do interruptor, mas pode ser alterado para a esquerda ou a frente de acordo com os requisitos do usuário.

Portanto, a função básica de um interruptor do disjuntor de carga CA é a mesma que a de um fusível, mas, diferentemente de um fusível, a operação do disjuntor não danifica o fusível e pode ser redefinida posteriormente. Por exemplo, os disjuntores podem operar usando o armazenamento de energia fornecido por dispositivos mecânicos simples, como molas, ou podem usar os efeitos térmicos ou magnéticos da própria corrente de sobrecarga para desconectar seus conectores elétricos internos.

Existem vários tipos de disjuntores no mercado, e suas características variam de acordo com os mecanismos de tensão, instalação, design externo, localização e comutação adequados para aplicações específicas.

Como escolher um disjuntor?

Ao escolher um disjuntor, muitos fatores devem ser considerados.

Em primeiro lugar, as características elétricas básicas do equipamento envolvidas, como:

Está usando corrente alternada ou corrente direta.

O fator determinante da tensão é a tensão mais alta que pode ser aplicada entre dois condutores no circuito.

O nível de corrente de curto-circuito do equipamento de proteção do dispositivo desencadeador.

Outros fatores incluem o tipo de ambiente em que o equipamento opera, como a temperatura ambiente. Isso afetará o tipo de caixa de junção ou dispositivo de proteção necessário para proteger o disjuntor de fatores como umidade, temperatura e poeira.

Existem vários tipos de comutadores de disjuntores de carga CA, uma das principais diferenças é o uso de materiais dielétricos (materiais não dielétricos em ambientes a vácuo) para suprimir qualquer descarga encontrada. Esses materiais dielétricos incluem gás de ar, vácuo, óleo ou hexafluoreto de enxofre (SF6). Cada tipo de disjuntor é adequado para aplicações específicas:

Ar para aplicações de baixa pressão

O vácuo é usado para aplicações de alta pressão

O óleo é usado para aplicações de médio e alta pressão

O gás SF6 é o mais amplamente utilizado e amplamente utilizado na maioria das aplicações de média e alta tensão, porque possui as seguintes características:

Alta resistência dielétrica

Estabilidade térmica e condutividade

Alta densidade (cerca de cinco vezes a do ar)

inércia

Não tóxico

Pode se recombinar rapidamente depois que a fonte de faísca parar

As etapas da seleção de um disjuntor incluem a determinação do tipo de carga. O fator -chave está se a carga é estática ou dinâmica:

Se a carga for estática, mesmo em plena potência, seu consumo atual não excederá a corrente nominal.

Se a carga for dinâmica, a corrente consumida pelo dispositivo durante a inicialização pode ser maior que a corrente nominal.

As cargas estáticas geralmente se referem a aquecedores, enquanto cargas dinâmicas geralmente se referem a motores ou transformadores.
