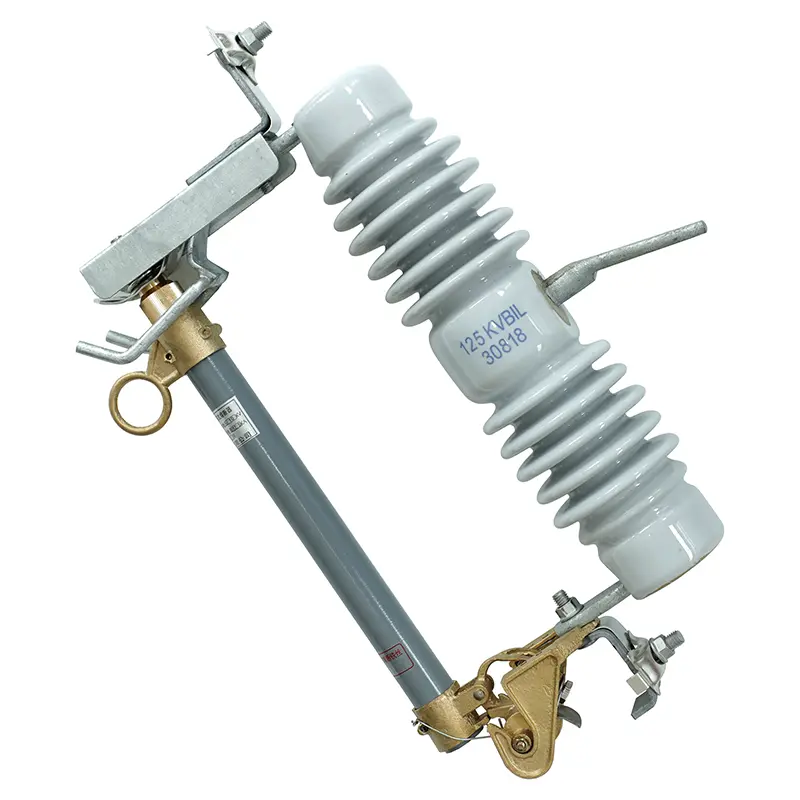

Recorte do fusível do disjuntor do protetor contra surtos elétricos

O disjuntor protetor contra surtos elétricos SanGao fabricado na China representa um método de proteção física puro e altamente econômico para linhas de média tensão. Ao combinar a desconexão mecânica do circuito com capacidades superiores de extinção de arco térmico, este dispositivo atua como um firewall primário para linhas aéreas de 11KV a 38KV. Ele limita efetivamente os picos de correntes de curto-circuito para proteger ativos digitais downstream caros, como reguladores de tensão e religadores inteligentes, tornando-o uma escolha essencial no atacado para projetos exigentes de distribuição de energia.

Gargalos de engenharia resolvidos: superando a fadiga térmica

Um modo de falha importante em cortes de sobrecorrente padrão é a fadiga térmica nos conjuntos de contato superiores, o que leva a uma pressão de contato fraca, formação de arco e fusão localizada. SanGao resolve isso utilizando blocos de contato grossos de liga de cobre banhados a prata, apoiados por molas de lâmina de aço inoxidável para serviços pesados. Esta configuração mantém a pressão mecânica constante durante décadas de oscilações de temperatura.

Além disso, enquanto os modelos concorrentes geralmente usam resinas frágeis e de baixa qualidade que se deformam sob aquecimento solar extremo, a SanGao usa cerâmicas elétricas especializadas para uso externo e materiais compósitos estabilizados contra UV. Isso garante que a unidade mantenha a integridade estrutural durante verões escaldantes de +40°C e invernos gelados de -40°C.

Dados Técnicos e Normas Ambientais

A estabilidade operacional do disjuntor fusível do protetor contra surtos elétricos é garantida quando implantada dentro destes parâmetros precisos:

• Tensão operacional do sistema:Redes de distribuição aéreas de 11KV a 38KV.

• Temperatura ambiente de trabalho:-40°C a +40°C.

• Restrição de altitude:Máximo de 1000 metros sem ajuste (engenharia personalizada disponível para altitudes mais elevadas).

• Frequência CA nominal:Operação de rede máxima de até 100 Hz.

• Classificação de interrupção de quebra:Capacidade de interrupção de até dezenas de milhares de amperes.

• Limite de Carga Estrutural:Não deve exceder a carga mecânica nominal especificada.

Aplicativos e projetos de destino

Este versátil disjuntor de proteção contra surtos elétricos é amplamente integrado em:

• Instalações de Tratamento de Esgoto:Protege motores de bombas industriais de alta potência contra falhas de linha causadas pela instabilidade da rede regional.

• Operações Metalúrgicas e de Mineração:Implantado em ambientes com muita poeira e vibração para proteger linhas de alimentação aéreas que abastecem fornos de fundição.

• Engenharia de Energia Residencial:Fornece isolamento de circuito confiável e de baixa manutenção em torneiras de distribuição suspensas que alimentam complexos residenciais de alta densidade.

Guia de instalação detalhado

Cada remessa vem completa com um manual de instalação gráfico abrangente e passo a passo. A unidade possui suportes de montagem universais NEMA que são facilmente montados em cruzetas padrão de madeira ou concreto. A instalação requer ferramentas especializadas mínimas e pode ser concluída por uma equipe de linha de serviço público padrão em aproximadamente 30 minutos em condições externas normais.

Perguntas frequentes sobre proteção contra surtos e eletricidade

Este recorte de fusível do disjuntor protetor contra surtos elétricos pode ser instalado horizontalmente em uma cruzeta?

Não, ele deve ser instalado em um ângulo específico (normalmente de 15 a 20 graus na vertical). Esta inclinação é necessária para garantir que a gravidade puxe o porta-fusível para baixo, para a posição aberta, imediatamente após o elemento interno derreter.

Como esse corte mecânico protege a eletrônica digital downstream contra anomalias de surto?

Ao derreter em milissegundos durante um curto-circuito grave, a tira de fusíveis limita o pico da corrente de passagem (I²t). Isso evita que grandes surtos de energia térmica atinjam e destruam componentes eletrônicos no futuro.

Que tipo de manutenção periódica esta chave seccionadora exige?

Por ser um dispositivo físico-mecânico com alta certeza de ação, necessita de pouquíssima manutenção. As equipes de linha devem inspecionar visualmente as superfícies de contato quanto a corrosão e limpar o corpo do isolador durante as verificações anuais padrão do sistema.
