Como um fusível externo de interruptor de proteção de alta tensão pode melhorar a segurança na distribuição de energia aérea

Resumo:A proteção confiável contra falhas é essencial para sistemas aéreos de distribuição de energia, especialmente onde transformadores, ramais e alimentadores industriais estão expostos a sobrecargas, curtos-circuitos, vento, chuva e mudanças de temperatura. UmFusível de interrupção do interruptor de proteção de alta tensão externafornece uma combinação prática de proteção contra sobrecorrente e isolamento mecânico visível. Projetado e fabricado porSangão, este dispositivo de proteção foi projetado para aplicações de distribuição externa onde a interrupção confiável de falhas e a manutenção simples são essenciais.

Índice

1. Por que um fusível externo de chave de proteção de alta tensão é importante?
2. Como funciona um fusível drop-out?
3. Quais são os principais recursos do switch de proteção?
4. Que condições ambientais ele pode suportar?
5. Onde é usado um fusível externo do interruptor de proteção de alta tensão?
6. Como o controle de qualidade melhora a confiabilidade do produto?
7. O que os compradores devem considerar ao selecionar um fusível removível?
8. Perguntas frequentes

Por que um fusível externo de chave de proteção de alta tensão é importante?

As redes aéreas de distribuição operam em ambientes onde os equipamentos elétricos podem ser expostos a cargas imprevisíveis, curtos-circuitos, tempestades, ventos fortes e outras condições externas. Uma falha que não é isolada rapidamente pode se espalhar pela rede de distribuição e potencialmente danificar transformadores, condutores, interruptores e outros equipamentos caros.

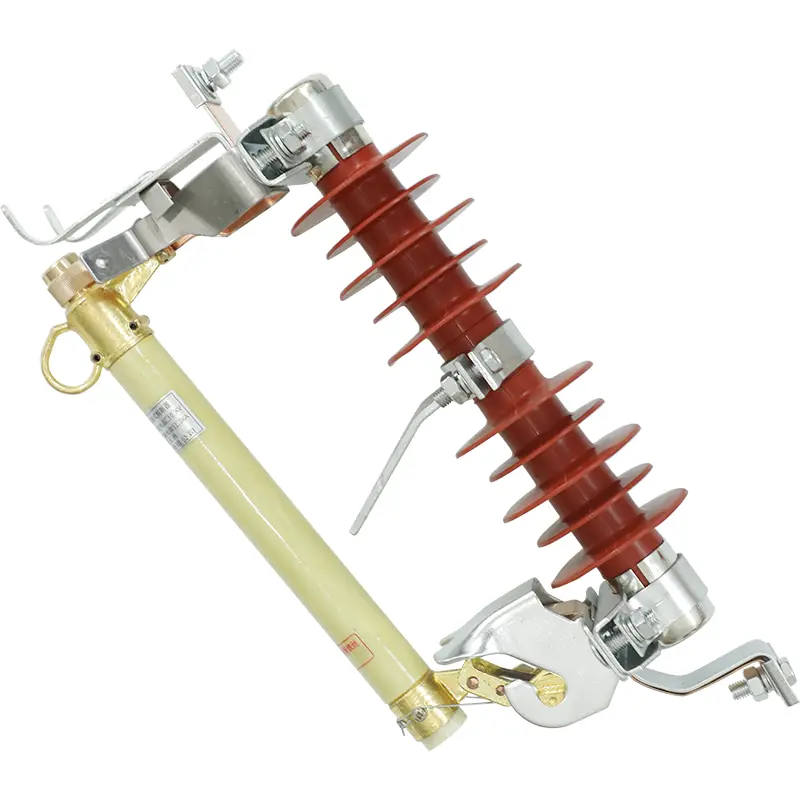

UmFusível de interrupção do interruptor de proteção de alta tensão externafornece um ponto de proteção dedicado para esses sistemas. Quando uma corrente excessiva faz com que o elemento fusível derreta, o caminho da corrente é interrompido. Ao mesmo tempo, o conjunto do fusível cai mecanicamente da sua posição de contato, criando um entreferro visível.

Esta combinação de interrupção elétrica e isolamento físico oferece vários benefícios práticos:

• Protege transformadores de distribuição contra condições de sobrecorrente prejudiciais.
• Ajuda a isolar falhas localizadas em ramais aéreos.
• Fornece uma indicação claramente visível de que um fusível funcionou.
• Suporta identificação e manutenção mais rápidas de falhas.
• Usa um princípio de operação mecânica comparativamente simples.
• Fornece uma solução prática de proteção para infraestrutura de serviços públicos externos.

Para empreiteiros elétricos e equipes de compras de serviços públicos que procuram umfornecedor de fusíveis de alta tensão, compreender essas características é importante ao avaliar o desempenho da proteção a longo prazo.

Como funciona um fusível drop-out?

O princípio operacional de um fusível drop-out é simples, mas altamente eficaz. O elemento fusível transporta corrente operacional normal enquanto permanece intacto sob condições elétricas adequadamente selecionadas. Quando uma sobrecarga ou corrente de falha excede o nível operacional projetado do elemento fusível, o elemento derrete e interrompe o circuito.

A função de interrupção mecânica torna-se então especialmente importante. O projeto de Sangao usa um braço articulado com mola e um conjunto de fusíveis tensionados. Assim que o elemento fusível derrete, a tensão mecânica é liberada. A unidade fusível se move para fora e para baixo, deixando uma separação física visível entre o contato energizado e o tubo fusível.

Isso cria dois resultados de proteção importantes:

1. Interrupção elétrica:O elemento fusível derretido interrompe o caminho da corrente.
2. Isolamento visível:O tubo fusível cai da sua posição de operação, permitindo que o pessoal de manutenção identifique mais facilmente o ponto de proteção operado.

Comparado com arranjos de proteção onde um fusível com falha pode permanecer fisicamente próximo de sua posição de contato original, uma ação de queda positiva pode tornar a identificação de falhas mais simples para as equipes de serviços públicos.

Quais são os principais recursos do switch de proteção?

Um dispositivo de proteção externa de alta qualidade deve combinar funcionalidade elétrica com resistência mecânica e resistência ambiental. O fusível de interrupção do interruptor de proteção de alta tensão externa Sangao incorpora várias características destinadas a ambientes de distribuição aérea.

A combinação desses recursos torna o dispositivo particularmente adequado para aplicações onde proteção, visibilidade, facilidade de manutenção e durabilidade mecânica são considerações importantes.

Que condições ambientais ele pode suportar?

O equipamento de proteção elétrica externa deve funcionar de forma confiável, apesar das mudanças nas condições ambientais. De acordo com as informações do produto publicadas pela Sangao, o fusível externo do interruptor de proteção de alta tensão foi projetado de acordo com critérios operacionais ambientais definidos.

Estes parâmetros são particularmente relevantes para compradores que trabalham em projetos de distribuição exterior. Antes da aquisição, os engenheiros devem sempre verificar as condições reais do local, a tensão do sistema, os requisitos de corrente, a configuração da instalação, a altitude e os padrões elétricos locais aplicáveis ​​para garantir que o equipamento selecionado seja especificado corretamente.

Onde é usado um fusível externo do interruptor de proteção de alta tensão?

A principal vantagem de um fusível drop-out é sua capacidade de fornecer proteção localizada contra sobrecorrente sem exigir um arranjo de proteção excessivamente complicado. Isso o torna útil em vários cenários de distribuição indireta.

Proteção de transformador montada em poste

Os transformadores de distribuição instalados em postes requerem proteção contra falhas no transformador ou nos circuitos a jusante. Um fusível drop-out pode ser instalado no lado de alta tensão para fornecer um ponto de proteção dedicado. Se ocorrer uma condição grave de sobrecorrente, o fusível opera e separa o transformador afetado da alimentação.

Ramais rurais e de longa distância

Linhas aéreas longas podem conter vários pontos de ramificação e atender cargas geograficamente dispersas. A instalação de proteção em locais estratégicos ajuda a isolar problemas localizados, em vez de permitir que cada falha afete uma seção maior da rede.

Alimentadores de Distribuição Industrial

Instalações de mineração, fábricas e outras instalações industriais podem usar linhas aéreas de entrada para fornecer subestações ou equipamentos de distribuição. Um fusível de queda adequadamente especificado pode fornecer proteção primária contra curto-circuito e sobrecorrente para esses circuitos de entrada.

Infraestrutura de utilidades externas

Como o dispositivo foi projetado para instalação externa, ele pode ser considerado para postes de serviços públicos e outros locais de distribuição expostos, onde os equipamentos de proteção devem resistir ao estresse ambiental, permanecendo acessíveis para inspeção e manutenção.

Como o controle de qualidade melhora a confiabilidade do produto?

A consistência mecânica é particularmente importante para um fusível de falha porque a proteção elétrica é apenas uma parte de sua função. O fusível também deve funcionar mecanicamente conforme planejado após o elemento fusível derreter.

A Sangao afirma que a fabricação de seus painéis externos segue uma estrutura de qualidade ISO9001. O processo de produção deste tipo de equipamento de proteção inclui verificações de alinhamento mecânico, calibração de tensão de mola e testes contínuos de corrente.

Para as equipas de compras, o controlo de qualidade deve, portanto, ser avaliado sob várias perspetivas:

• Desempenho elétrico:Confirme se o elemento fusível e a classificação de corrente correspondem ao sistema pretendido.
• Operação mecânica:Verifique a ação confiável de queda após a operação do fusível.
• Estrutura de isolamento:Verifique a integridade e durabilidade dos componentes isolantes.
• Conexão terminal:Garanta a compatibilidade adequada dos condutores e as conexões elétricas seguras.
• Adequação ambiental:Combine as condições de funcionamento do produto com o local de instalação.
• Consistência de produção:Escolha um fabricante com procedimentos estabelecidos de inspeção e gerenciamento de qualidade.

Essas considerações ajudam a transformar a compra de um componente básico em uma decisão completa sobre um sistema de proteção.

O que os compradores devem considerar ao selecionar um fusível removível?

A escolha de um fusível externo de interruptor de proteção de alta tensão não deve ser baseada apenas no preço. A compatibilidade elétrica e as condições de aplicação devem ser avaliadas primeiro.

1. Tensão do sistema:Confirme a tensão nominal exigida pela rede de distribuição aérea.
2. Classificação atual:Selecione um elemento fusível apropriado para a carga normal e condições de falha esperadas.
3. Ambiente de instalação:Avalie temperatura, vento, altitude, condições sísmicas e exposição ao clima.
4. Requisitos do transformador:Se usado para proteção de transformadores, coordene as características do fusível com a capacidade do transformador e os requisitos de proteção.
5. Compatibilidade do condutor:Verifique o projeto do terminal e as dimensões do condutor antes da instalação.
6. Requisitos de manutenção:Considere se o mecanismo de abandono fornece visibilidade e acessibilidade suficientes para as equipes de manutenção locais.
7. Capacidade do fabricante:Avalie a experiência de fabricação, gerenciamento de qualidade, procedimentos de teste e suporte técnico.

Para compradores internacionais que procuram umFabricante de equipamentos de proteção de alta tensão na China, a Sangao fornece uma linha de produtos de distribuição de alta tensão que abrangem proteção, comutação, isolamento e aplicações relacionadas.

Perguntas frequentes

O que é um fusível de interrupção do interruptor de proteção de alta tensão externa?

É um dispositivo externo de proteção de alta tensão projetado para interromper corrente excessiva e separar fisicamente o conjunto do fusível de seu contato após a operação do elemento fusível. É comumente usado para proteger transformadores, ramais e equipamentos de distribuição aérea.

Por que o tubo fusível cai após uma falha?

A ação de desligamento fornece uma indicação física visível de que o fusível funcionou. Quando o elemento fusível derrete, a tensão mecânica no conjunto operacional é liberada, permitindo que a unidade fusível se mova para baixo e crie um entreferro.

Este fusível pode ser usado para transformadores montados em poste?

Sim. Os transformadores de distribuição montados em poste são um dos principais cenários de aplicação para este tipo de dispositivo de proteção. O fusível pode fornecer proteção contra sobrecorrente no lado de alta tensão quando corretamente selecionado e coordenado com o transformador e o sistema de distribuição.

Para quais condições externas o fusível Sangao foi projetado?

As especificações publicadas indicam uma temperatura ambiente de operação de -30°C a +40°C, uma velocidade máxima do vento de 35 m/s e adequação para instalações de até 1.000 m de altitude sem ajuste de fábrica. Projetos fora dessas condições deverão ser avaliados com o fabricante antes da aquisição.

Por que o isolamento visível é útil para manutenção?

Após a operação do fusível, o tubo do fusível sai de sua posição de contato normal. Isso cria uma interrupção física visível que pode ajudar o pessoal de manutenção a identificar o ponto de proteção operado durante a solução de problemas e a restauração do sistema.

Como os compradores devem escolher um modelo adequado?

Os compradores devem avaliar a tensão do sistema, a corrente nominal, as condições de falha, a capacidade do transformador quando aplicável, as conexões dos condutores, as condições ambientais, a altitude de instalação e os padrões locais aplicáveis. A confirmação técnica com o fabricante é recomendada antes da seleção final.

Conclusão

UmFusível de interrupção do interruptor de proteção de alta tensão externaé mais do que um simples elemento fusível: ele combina interrupção de sobrecorrente, isolamento de queda mecânica, indicação visível de falha e proteção estrutural externa em uma solução prática. Para redes de distribuição aéreas, transformadores montados em postes, ramais rurais e alimentadores industriais, a seleção de um dispositivo adequadamente projetado pode ajudar a melhorar a proteção do equipamento e simplificar a manutenção de falhas. Com capacidades de fabricação estabelecidas e procedimentos de controle de qualidade,Sangãopode apoiar clientes que buscam equipamentos confiáveis ​​de proteção de distribuição de alta tensão. Se você está planejando um novo projeto de distribuição de energia ou precisa de uma solução adequada para sua rede existente,Contate-nospara discutir os requisitos de sua aplicação, especificações técnicas e necessidades de aquisição.
