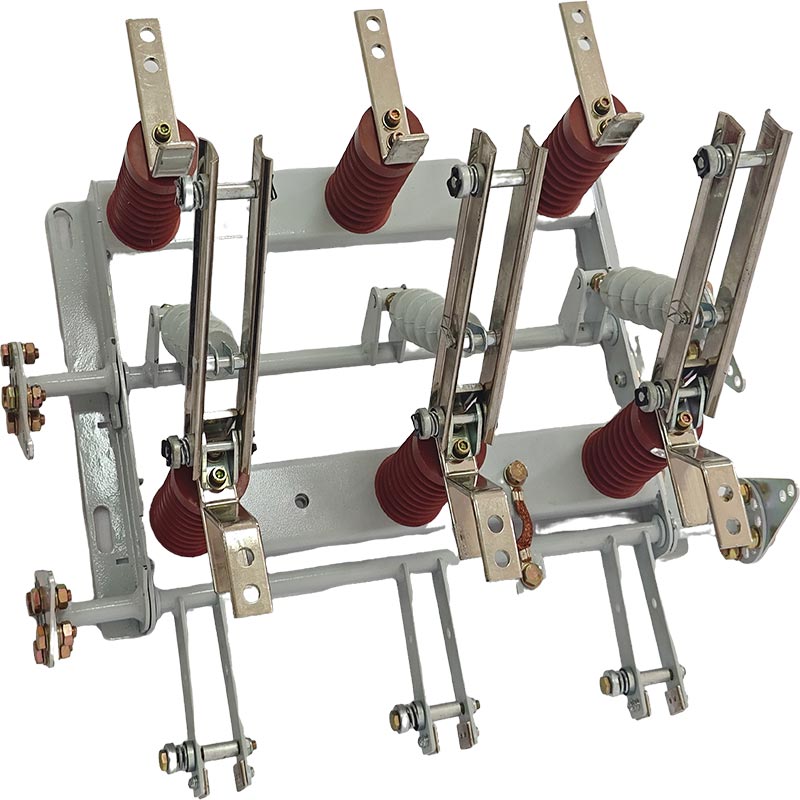

Seccionador interno de alta tensão série SGGN6-12

Como um fabricante experiente de equipamentos de transmissão e distribuição de alta tensão, a Zhejiang SanGao Electric Co., Ltd. pode fornecer suporte técnico para seleção de produtos e projetos elétricos personalizados.

O seccionador interno de alta tensão da série SGGN6-12 foi projetado para isolamento elétrico confiável e comutação de circuito em sistemas de distribuição de energia CA. Desenvolvida pela Zhejiang SanGao Electric Co., Ltd., a série combina recursos práticos de instalação, construção durável e design orientado à segurança para ambientes exigentes de distribuição de energia.

Principais recursos

Comutação de carga confiável

O seccionador interno de alta tensão da série SGGN6-12 foi projetado para aplicações de isolamento e comutação em circuitos CA. Ele atende aos requisitos de operação frequente sob condições nominais e – quando especificado corretamente – é adequado para uso com motores e outras cargas indutivas. Ele também garante isolamento seguro durante manutenção e serviços elétricos.

Classificação de proteção IP66

O switch apresenta um design selado para maior proteção ambiental. Ele utiliza um invólucro resistente às intempéries feito de materiais resistentes a UV e retardadores de chamas, com uma junta à prova de intempéries integrada entre a base e a tampa.

Alça de operação segura e travável

Equipada com uma alça de operação com trava, a base inclui um orifício de travamento de 7 mm para ajudar a evitar operação acidental durante a manutenção. O design do invólucro de perfil profundo ajuda a minimizar o risco de danos mecânicos ao mecanismo operacional.

Especificações Técnicas

As classificações e configurações elétricas específicas devem ser confirmadas de acordo com o modelo selecionado e os requisitos do projeto.

Design de montagem em base fácil de instalar

O seccionador interno de alta tensão da série SGGN6-12 apresenta uma estrutura montada em base, proporcionando amplo espaço operacional para fiação elétrica e terminações.

Facilita conexões de cabos convenientes e simplifica o roteamento de cabos e o processo de conexão.

O mecanismo montado na base fornece espaço extra para fiação.

Entradas de conduíte rosqueadas localizadas na parte superior e inferior.

Compatível com eletroduto de 25 mm; O conduíte de 20 mm também pode ser usado com adaptadores redutores apropriados.

Plugues rosqueados e adaptadores redutores permitem uma instalação flexível.

As porcas e os componentes de vedação incluídos ajudam a garantir a conformidade com a classificação IP especificada.

As dimensões do switch são de aproximadamente 165 mm × 82 mm, com uma altura total de aproximadamente 85 mm (as dimensões exatas dependem da configuração).

Aterramento confiável e conexões neutras

O design do terminal suporta conexões confiáveis ​​para aterramento e condutores neutros.

Parafusos de fixação duplos garantem retenção segura do condutor.

Abertura terminal: aprox. 5–6mm.

A preparação e o aperto adequados dos cabos são essenciais para garantir um contato elétrico confiável.

A instalação deve cumprir a documentação técnica fornecida e os regulamentos elétricos relevantes.

Aplicações de produtos

Distribuição de energia industrial:Este seccionador pode ser instalado em sistemas de distribuição de energia industrial para fornecer isolamento de circuito local.

As aplicações típicas incluem: painéis de distribuição de fábrica; circuitos de energia de linha de produção; fontes de alimentação para motores e equipamentos; sistemas de controle e distribuição industrial; e pontos de isolamento para manutenção elétrica. O interruptor possui uma alça travável para ajudar a evitar operação acidental durante a inspeção ou reparo do equipamento.

Aplicações de motores e cargas indutivas:O seccionador interno de alta tensão série SGGN6-12 é adequado para circuitos que alimentam motores e outras cargas indutivas, desde que o modelo selecionado atenda às classificações elétricas exigidas. As aplicações típicas incluem: motores industriais; bombas de água; ventiladores e sistemas de ventilação; compressores; e equipamentos de tratamento de água.

Nota: A configuração do interruptor deve ser selecionada com base nas características reais da carga, na corrente nominal e nos requisitos elétricos aplicáveis.

Sistemas Fotovoltaicos e de Energias Renováveis:Desde que as classificações elétricas do produto sejam compatíveis com os requisitos do sistema, o seccionador pode servir como um dispositivo de isolamento em instalações fotovoltaicas e outras instalações de energia renovável. As aplicações típicas incluem: equipamentos de distribuição de energia solar; Armários elétricos fotovoltaicos; circuitos inversores solares; sistemas auxiliares de energia renovável; e pontos de isolamento para manutenção elétrica.

Nota: Para aplicações fotovoltaicas, todo o sistema elétrico deve ser avaliado para garantir que o interruptor selecionado seja adequado em relação à tensão, corrente, categoria de comutação e ambiente de instalação.

Projetos de distribuição de energia na rede:Esta série de produtos pode ser integrada à infraestrutura de distribuição de energia para fornecer isolamento local confiável para circuitos e equipamentos elétricos. As aplicações típicas incluem: projetos de distribuição de energia urbana; atualizações da rede rural; equipamentos de distribuição de energia; circuitos auxiliares de subestações; instalações de transmissão e distribuição de energia; e pontos de manutenção e serviço elétrico.

Perguntas frequentes

Qual é a faixa de corrente nominal da série SGGN6-12?

A série cobre correntes nominais de 20A a 63A, com configurações unipolares, bipolares e tripolares disponíveis.

Que nível de proteção o seccionador oferece?

O produto foi projetado com nível de proteção IP66, desde que o produto esteja corretamente instalado e os eletrodutos e componentes de vedação estejam devidamente encaixados.

A série SGGN6-12 está em conformidade com os padrões IEC?

Sim. A série de produtos foi projetada para atender aos requisitos da IEC 60947-3. O padrão e a configuração aplicáveis ​​devem ser confirmados para cada modelo específico.

A alavanca de operação pode ser bloqueada?

Sim. O mecanismo de operação inclui uma alça travável e um orifício de travamento dedicado para ajudar a evitar operações não intencionais durante a manutenção.

O seccionador é adequado para projetos customizados?

Sim. SanGao fornece serviços OEM e ODM e pode avaliar requisitos personalizados com base nas especificações do projeto, dimensões, parâmetros elétricos e condições de instalação.

Quanto tempo é o prazo de entrega?

O prazo de entrega depende da quantidade do pedido e da configuração do produto. Os produtos padrão normalmente podem ser preparados aproximadamente 3 a 5 dias antes do envio, enquanto os projetos personalizados podem exigir mais tempo.

Como são embalados os produtos para exportação?

A SanGao utiliza caixas de madeira compatíveis com exportação e embalagens de proteção adequadas para ajudar a proteger equipamentos elétricos durante o transporte.

A SanGao fornece suporte de garantia?

A SanGao afirma que seus produtos podem ser fornecidos com garantia de 5 anos, juntamente com seguro de produto e seguro de recall, sujeito aos termos aplicáveis ​​e contrato de produto.

Por que escolher SanGao?

concentra-se em equipamentos de transmissão e distribuição de energia de alta tensão e desenvolveu um portfólio de produtos que abrange equipamentos de comutação, isolamento, proteção e operação.

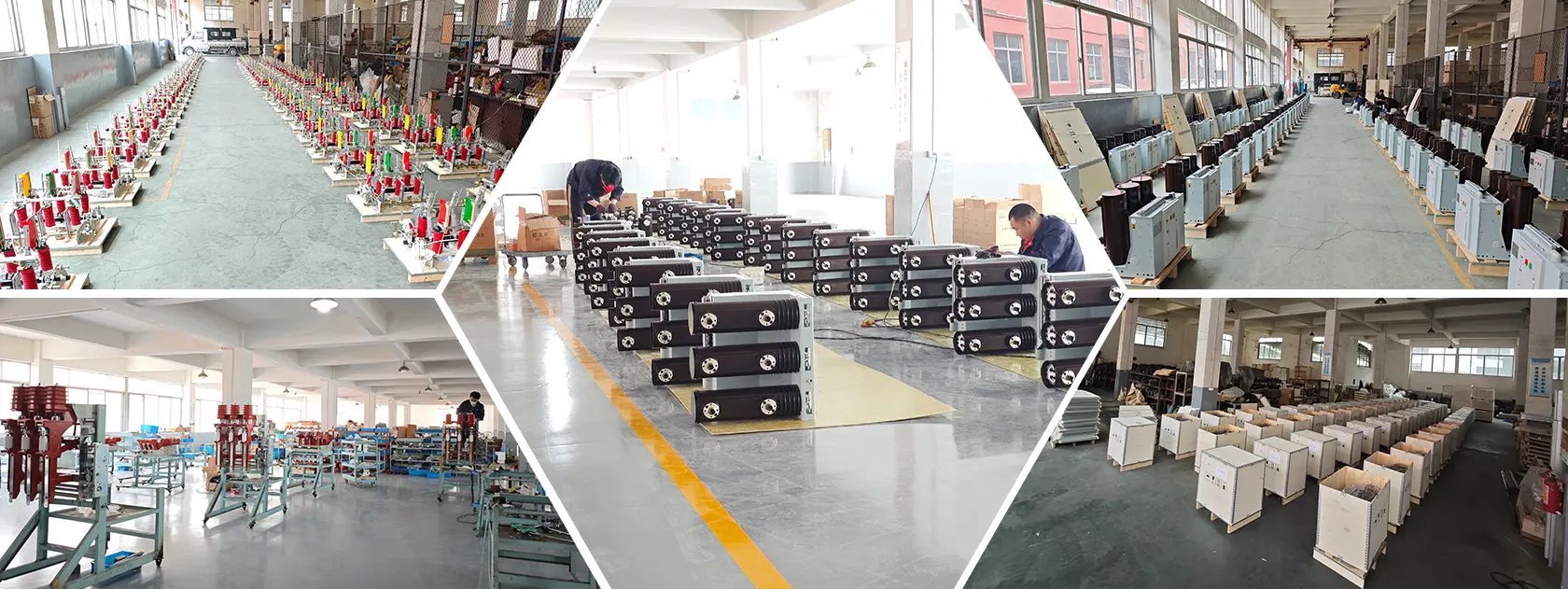

Fabricação e Controle de Qualidade

SanGao combina capacidades de fabricação com processos de inspeção de produtos e gerenciamento de qualidade.

• P&D profissional e pessoal técnico
• Instalações de produção dedicadas
• Equipamento de teste de produto
• Sistema de gerenciamento ERP moderno
• Processos de gestão da qualidade
• Sistemas de gestão ambiental e de segurança ocupacional

A empresa implementou sistemas de gestão, incluindoISO 9001, ISO 14001 e OHSMS 18001.
