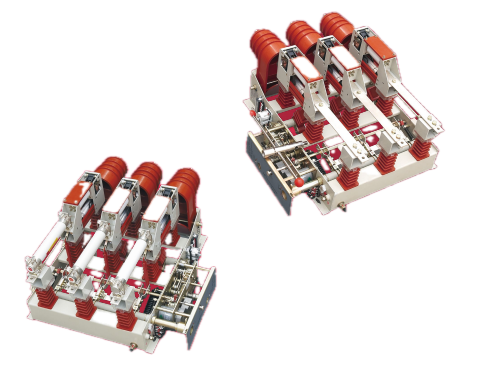

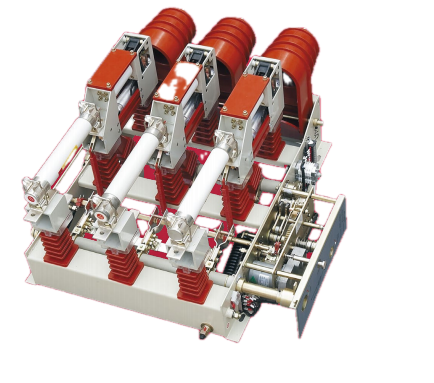

Chave seccionadora de carga a vácuo e aparelho de combinação de fusíveis

A chave seccionadora a vácuo e o aparelho combinado de fusíveis integram um interruptor a vácuo com um sistema de coordenação de disparo de fusível. Sob condições normais de carga, a chave opera de forma independente. Quando uma corrente de falha excede a classificação do fusível, o pino do fusível aciona mecanicamente o mecanismo de disparo da chave, abrindo os contatos principais e limpando o circuito. A distância de isolamento de ação direta e a distância de abertura do interruptor são alcançadas em um único curso. Uma veneziana de aterramento, intertravada com a chave de aterramento, fornece uma conexão de aterramento visível para manutenção. Com corrente de 12 kV e 630 A com corrente suportável de curta duração de 20 kA, o aparelho foi construído para serviço confiável em redes de distribuição urbanas e rurais.

Princípio de funcionamento

Dentro do interruptor a vácuo, os contatos são selados em um ambiente de alto vácuo (normalmente abaixo de 10⁻⁴ Pa). Quando os contatos se separam sob carga, um arco de vapor metálico se forma a partir do material de contato evaporado. No entanto, como o vácuo praticamente não contém moléculas de gás para ionização, o arco não consegue se sustentar e se extingue no primeiro cruzamento natural do zero da corrente CA. O vapor metálico condensa rapidamente nas superfícies de contato e na blindagem, restaurando a rigidez dielétrica em milissegundos. Este método de extinção de arco não requer meios externos (óleo ou SF₆) e resulta em erosão de contato mínima.

Vantagens do produto

Comutação e proteção combinadas

Nossa chave seccionadora a vácuo e aparelho combinado de fusíveis realizam comutação de carga de rotina e, com fusíveis, fornecem interrupção de curto-circuito. Isto elimina a necessidade de um disjuntor separado em cada alimentador, reduzindo despesas de capital.

Pegada compacta

O mecanismo de acionamento reduz o estresse de tensão no interruptor fora do instante de comutação, permitindo um interruptor menor e um tamanho geral do aparelho. Isto permite layouts de maior densidade em unidades principais em anel e subestações compactas.

Operação de curso único

A distância de isolamento e a distância de abertura do interruptor são alcançadas em um único movimento, simplificando a sequência de comutação e reduzindo o potencial de erro do operador.

Aterramento visível para segurança

A veneziana de aterramento, intertravada com a chave de aterramento, fornece uma indicação física e visual de isolamento, permitindo acesso seguro para manutenção sem dispositivos de aterramento adicionais.

Tecnologia livre de SF₆

A interrupção do vácuo elimina preocupações com gases de efeito estufa e evita procedimentos de manuseio, teste de vazamento e reabastecimento associados aos equipamentos de SF₆.

Diagnóstico de falhas

A operação frequente do fusível normalmente indica problemas subjacentes no sistema. A seguir estão as principais causas e medidas corretivas:

Curto-circuito do sistema: Quando ocorre um curto-circuito, a corrente de falha derrete o elemento fusível rapidamente. A falha deve ser localizada e eliminada (por exemplo, reparar o cabo ou substituir o equipamento defeituoso) antes de substituir o fusível pela classificação correta.

Sobrecarga sustentada: A operação contínua acima da corrente nominal gera calor excessivo, fazendo com que o fusível derreta. A carga deve ser reduzida para dentro da classificação do aparelho ou a classificação do fusível deve ser atualizada em coordenação com os estudos de proteção do sistema.

Seleção incorreta de fusíveis: Se a classificação do elemento fusível for muito baixa para a aplicação, ocorrerá uma operação incômoda. Verifique a classificação do fusível em relação à capacidade do transformador ou do alimentador e substitua pelo elemento de tamanho adequado de acordo com as tabelas de coordenação do fabricante.

Parâmetros Técnicos

Ambientes de aplicativos

Redes circulares urbanas

A chave seccionadora a vácuo e o aparelho combinado de fusíveis servem como uma chave de seccionamento em unidades principais de anel (RMUs). As dimensões compactas, alcançadas através do projeto do mecanismo de acionamento, permitem configurações de painéis de distribuição de maior densidade em subestações urbanas com espaço limitado. A chave de aterramento integrada simplifica os procedimentos de manutenção, reduzindo os tempos de interrupção durante os trabalhos programados.

Instalações industriais

Para plantas industriais com múltiplos centros de carga, a chave seccionadora a vácuo e a unidade combinada de fusíveis fornecem comutação de carga nas entradas do transformador e nos pontos de alimentação. A opção de combinação interruptor-fusível oferece proteção contra curto-circuito sem o custo de um disjuntor a vácuo completo, adequado para alimentadores não críticos onde a proteção contra falhas é fornecida a montante.

Redes de distribuição rural

A distribuição rural apresenta desafios específicos: longos comprimentos de alimentadores, carga variável e flutuações de tensão. No final de alimentadores longos de 10kV, a queda de tensão durante os períodos de pico de carga pode ser significativa, resultando em baixa tensão nas instalações do cliente. O aparelho aborda isso de duas maneiras. Primeiro, a instalação em pontos estratégicos ao longo de alimentadores longos permite que os operadores de rede seccionem a linha, isolando faltas e reduzindo zonas de indisponibilidade. Em segundo lugar, o aparelho pode comutar derivações de transformadores e bancos de capacitores, permitindo que os operadores gerenciem perfis de tensão de forma mais eficaz. Em contextos rurais, a baixa necessidade de manutenção dos aparelhos é particularmente valiosa – as equipas de manutenção podem percorrer distâncias consideráveis ​​para chegar a um local, pelo que a fiabilidade do equipamento entre visitas reduz directamente os custos operacionais.

Perguntas frequentes

Q1: Como o interruptor a vácuo extingue o arco?

Quando os contatos dentro do interruptor a vácuo se separam sob carga, um arco de vapor metálico se forma entre as superfícies de contato. Como o interruptor mantém um alto vácuo com poucas moléculas de gás disponíveis para ionização, o arco não consegue se sustentar e se extingue no primeiro cruzamento natural do zero da corrente. Este método de extinção de arco é eficiente, rápido e não requer meios externos de extinção de arco.

P2: O que causa a operação frequente do fusível e como isso é resolvido?

A operação frequente do fusível normalmente indica falhas no sistema. As principais causas são: curto-circuito do sistema (a corrente de falha derrete o elemento fusível; a falha deve ser localizada e eliminada antes de substituir o fusível pela classificação correta), sobrecarga sustentada (operação acima da corrente nominal por longos períodos; a carga deve ser reduzida) ou seleção incorreta do fusível (a classificação do elemento fusível é muito baixa para a aplicação; o fusível deve ser substituído pela classificação correta).

Q3: Onde a chave seccionadora a vácuo e o aparelho combinado de fusíveis são normalmente aplicados?

O aparelho é adequado para sistemas trifásicos de média tensão CA. As aplicações típicas incluem unidades principais em anel (RMUs), subestações compactas, chaves seccionadoras de linhas de distribuição e proteção de transformadores quando combinadas com fusíveis.

Q4: Este aparelho pode substituir um disjuntor a vácuo?

Não. O aparelho foi projetado para comutação de carga e, quando equipado com fusíveis, fornece proteção contra curto-circuito. Um disjuntor a vácuo é projetado para interromper diretamente as correntes de carga normais e as correntes de falha de curto-circuito. Para aplicações onde a proteção contra falhas a montante já é fornecida, este aparelho oferece uma solução mais econômica do que um disjuntor totalmente a vácuo.

Por que escolher SanGao?

1. Capacidade de fabricação

A SanGao opera uma unidade de 10 mu (6.667 m²) em Liushi, Zhejiang, com 10.000 m² de área útil de produção, abrigando linhas dedicadas de montagem e teste para painéis de média tensão.

2. Equipe técnica

A empresa emprega 120 funcionários, incluindo 20 engenheiros de nível médio a sênior que cobrem projeto mecânico, isolamento de alta tensão e garantia de qualidade. O capital registrado é de 81,68 milhões de RMB, ativos totais de aproximadamente 200 milhões de RMB.

3. Sistemas de qualidade certificados

A produção é conduzida sob as certificações ISO 9001:2008, ISO 14001 e ISO 45001. Isso exige controle documentado do fornecedor, inspeção de recebimento, verificações em processo e testes de aceitação final.

4. Rastreabilidade do processo

n O sistema ERP rastreia materiais, operações de fabricação e registros de testes. Cada unidade é serializada com dados de teste arquivados para rastreabilidade total.

5. Testes de rotina

Cada aparelho passa por testes de resistência dielétrica (circuito principal e terra), testes de operação mecânica sob controle manual e elétrico e medições de resistência de contato. As unidades de amostra são submetidas a testes de corrente de curta duração para validação de 20 kA/4 s.

6. Parcerias técnicas

SanGao colabora com Xi'an Senyuan, Instituto de Pesquisa Elétrica de Pequim e Instituto de Pesquisa de Alta Tensão de Xi'an para testes de tipo e conformidade com os padrões GB e IEC.

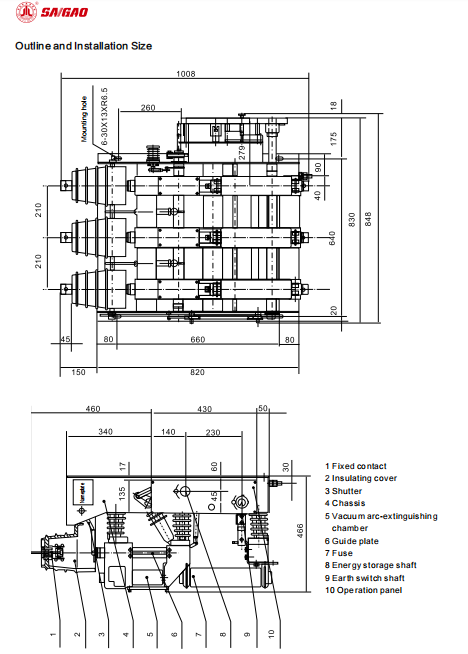

Divisão de Componentes

Não.	Componente
1	Contato fixo
2	Cobertura isolante
3	Obturador
4	Chassis
5	Câmara de extinção de arco a vácuo
6	Placa guia
7	Fusível
8	Eixo de armazenamento de energia
9	Eixo do interruptor de aterramento
10	Painel de operação
