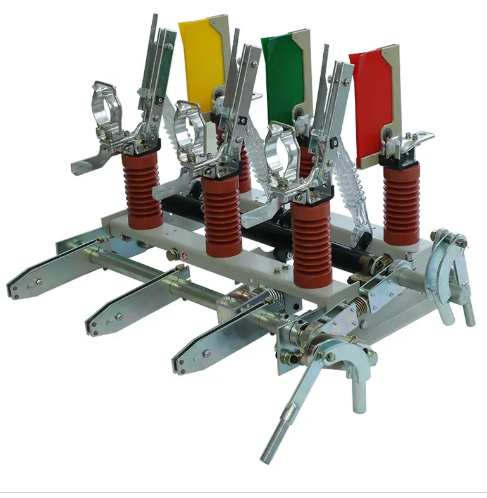

Chaves seccionadoras de carga pneumática Sangao: comutação de MT segura, simples e sustentável

No atual cenário energético em evolução, os operadores de redes de distribuição enfrentam uma pressão crescente para garantir o tempo de atividade, reduzir o impacto ambiental e diminuir o custo total de propriedade. A chave interruptora de carga pneumática aborda todos os três desafios com um design testado pelo tempo, mas continuamente aprimorado. Ao contrário dos interruptores de SF₆ que exigem manuseio periódico de gás e apresentam riscos de gases de efeito estufa, ou dos dispositivos cheios de óleo que exigem manutenção complicada, o interruptor de ar aproveita o meio mais abundante e inofensivo: o ar. Sua simplicidade mecânica se traduz em menos pontos de falha, enquanto indicadores claros de posição e mecanismos de intertravamento reduzem erros operacionais. É por isso que empresas de serviços públicos, desenvolvedores de energia renovável e instalações industriais em todo o mundo estão recorrendo a chaves seccionadoras de carga pneumática como sua solução preferida de isolamento e comutação.

1. O paradigma de confiabilidade das chaves seccionadoras de carga pneumática

O que torna uma chave seccionadora pneumática verdadeiramente confiável? Na San Gao Electric acreditamos que é a sinergia de quatro pilares:simplicidade estrutural– menos peças móveis reduzem os modos de falha;isolamento natural– o ar elimina riscos de vazamento e toxicidade;extinção de arco robusto– o design magnético e de fluxo de ar otimizado garante interrupção consistente; esegurança amigável ao operador– intertravamentos mecânicos e indicação clara de status evitam operação incorreta. Esses atributos são validados por meio de testes rigorosos e décadas de experiência em campo em diversos climas e condições de carga.

1.1 Porquê Ar – O Imperativo Verde

O esforço para eliminar gradualmente o SF₆ está a acelerar em todo o mundo devido ao seu potencial de aquecimento global extremamente elevado (GWP ≈ 23.500). Embora o SF₆ ofereça um isolamento superior, as suas emissões ao longo do ciclo de vida – desde as fugas até à eliminação em fim de vida – impõem um pesado fardo ambiental. As chaves seccionadoras com carga pneumática oferecem uma alternativa direta e comprovada para aplicações de média tensão. Com a geometria adequada do eletrodo e técnicas de controle de arco, o ar pode interromper com segurança correntes de carga de até 1.250 A a 24 kV. Além disso, os interruptores pneumáticos são inerentemente imunes às variações de pressão do gás causadas pelas mudanças de temperatura, garantindo um desempenho consistente em climas adversos, desde desertos até subestações de alta altitude.

2. Principais vantagens técnicas

A chave seccionadora de carga pneumática da San Gao baseia-se em princípios comprovados, ao mesmo tempo que incorpora melhorias modernas de engenharia para maior confiabilidade, segurança e facilidade de integração. Abaixo estão os principais diferenciais que diferenciam nosso produto.

• Tensão nominal: 12kV / 24kV
• Corrente nominal: 630A / 1250A
• Capacidade de criação de curto-circuito (pico): 50kA
• Resistência Mecânica: ≥ 10.000 operações
• Resistência Elétrica: ≥ 5.000 operações
• Classe de proteção: IP4X (interno) / IP54 (externo)
• Temperatura ambiente: -25°C ~ +55°C
• Altitude: até 3000m

2.1 Desempenho de extinção de arco

A câmara de arco emprega uma combinação de campo magnético longitudinal e fluxo de ar autogerado. Quando o contato móvel se separa, o arco é conduzido por forças magnéticas para um conjunto de placas divisoras de arco, onde é alongado, resfriado e extinto no próximo zero de corrente. Este método minimiza a queima de contatos e permite alta capacidade de comutação repetitiva. A San Gao validou o projeto através de milhares de testes de interrupção, incluindo cenários rigorosos de partida de motor e comutação de banco de capacitores, para garantir uma operação confiável sob as condições mais exigentes.

2.2 Mecanismo Operacional – Simplicidade e Segurança

O mecanismo de operação está disponível nas versões com energia armazenada por mola ou manual, ambas com configurações antibombeamento e contato auxiliar. A alça manual fornece feedback de força ergonômico e o indicador de posição é claramente visível à distância. Para controle remoto, um motor opcional pode ser integrado, permitindo uma interface perfeita com SCADA e sistemas de automação de distribuição. O sistema de intertravamento garante que a chave não possa ser aberta ou fechada a menos que a sequência correta seja seguida, reduzindo substancialmente o risco de erro humano.

3. Especificações de desempenho resumidas

A tabela a seguir fornece uma comparação rápida dos principais parâmetros entre a chave seccionadora sob carga pneumática da San Gao e uma chave seccionadora sob carga SF₆ típica, ilustrando as vantagens práticas da tecnologia isolada a ar.

4. Principais áreas de aplicação e valor

As chaves seccionadoras de carga aérea são implantadas em um amplo espectro de redes de média tensão. Abaixo estão os aplicativos mais importantes, juntamente com os benefícios específicos que eles oferecem em cada contexto.

• Redes de distribuição urbana e rural:Usado como unidades montadas em poste ou em anel principal para seccionamento de linha, transferência de carga e isolamento de falhas – melhorando a automação do alimentador e a confiabilidade do fornecimento.
• Sistemas de Energia Industriais:Controla grandes motores, transformadores e alimentadores em fábricas, minas e plantas de processamento, oferecendo isolamento e comutação local sem manutenção complexa.
• Usinas de Energia Renovável:Conecta e desconecta circuitos de inversores ou transformadores em parques solares e eólicos, lidando com ciclos diários frequentes com facilidade.
• Projetos de Infraestrutura:Ferrovias, aeroportos, data centers e hospitais dependem de interruptores aéreos para isolamento de alimentadores de entrada/saída, garantindo manutenção segura e alta disponibilidade.
• Subestações de edifícios comerciais:Serve como principal interruptor de entrada ou acoplador de ônibus em shopping centers, torres de escritórios e campi educacionais – contribuindo para certificações de edifícios verdes.

Em cada um desses cenários, a natureza de fácil manutenção do interruptor pneumático e a quebra visível proporcionam tranquilidade. Por exemplo, em linhas de distribuição remotas, a falta de manuseio de gás reduz drasticamente o deslocamento de caminhões e o tempo dos técnicos. Em parques solares, onde os interruptores podem funcionar várias vezes ao dia, a elevada resistência mecânica garante muitos anos de serviço sem problemas. Esses benefícios do mundo real são o motivo pelo qual os planejadores de sistemas especificam cada vez mais interruptores de interrupção de carga pneumática como a escolha padrão para instalações de média tensão novas e reformadas.

5. Por que San Gao Electric – Qualidade e Inovação

A San Gao Electric não é apenas um fabricante de interruptores – somos um parceiro na construção de infraestruturas de energia mais seguras e inteligentes. Com sede em Liushi, o coração da indústria elétrica da China, nossa fábrica de 10.000 m² e nossa equipe de mais de 120 profissionais experientes se dedicam a fornecer produtos que atendam aos mais altos padrões internacionais. Com um capital social de 81,68 milhões de RMB e ativos totais que se aproximam dos 200 milhões de RMB, temos a estabilidade financeira e a profundidade técnica para apoiar projetos de grande escala em todo o mundo.

Nosso compromisso com a qualidade se reflete em nossas certificações ISO9001, ISO14001 e OHSMS18001. Construímos relações comerciais sólidas na Europa, nas Américas, na Austrália e em África, conquistando uma reputação como parceiro de confiança para soluções de alta tensão. Além das chaves seccionadoras sob carga aérea, nosso portfólio de produtos inclui chaves seccionadoras sob carga a vácuo, disjuntores, seccionadores, pára-raios e acessórios para transformadores – fornecendo proteção e controle abrangentes para qualquer rede de média tensão.
