Módulo de disjuntor trifásico SanGao – Recursos, modos de controle e insights de aplicação

Com o rápido crescimento da automação industrial e da distribuição de energia comercial, os disjuntores trifásicos evoluíram de simples dispositivos de proteção para unidades inteligentes que combinam controle, proteção e isolamento. O módulo disjuntor trifásico SanGao, compatível com ambientes de simulação Simulink, oferece dois modos de controle flexíveis: controle de sinal externo (0 V para abertura, tensão positiva para fechamento) e controle interno baseado em temporizador (tempos de comutação predefinidos). Essa versatilidade simplifica muito a integração e os testes do sistema. Neste artigo, nos aprofundamos nos detalhes técnicos deste módulo e oferecemos orientações práticas sobre seleção e aplicação.

1. Visão geral do módulo de disjuntor trifásico

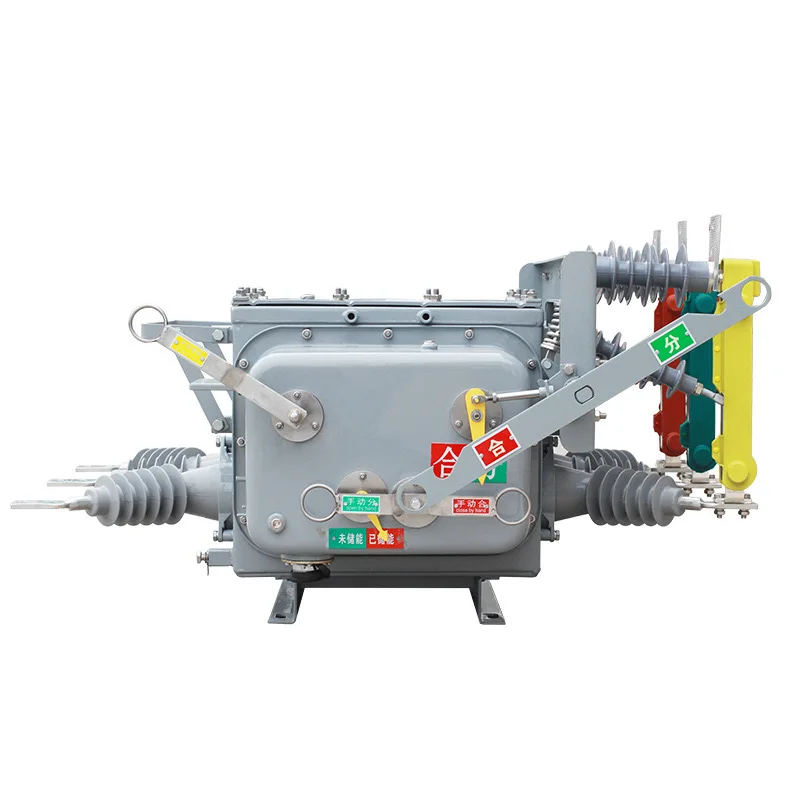

O módulo de disjuntor trifásico SanGao consiste em três disjuntores unipolares independentes intertravados mecanicamente para operar simultaneamente por meio de uma única alavanca seletora. Pode ser conectado em série com cargas trifásicas para controlar todas as fases ao mesmo tempo. O mecanismo de extinção de arco é idêntico ao dos disjuntores padrão e o módulo inclui circuitos amortecedores Rs-Cs integrados para suprimir sobretensões de comutação – essencial quando conectado a cargas indutivas ou fontes de corrente.

2. Funções principais e modos de operação

O disjuntor trifásico SanGao oferece dois modos de controle para atender às diferentes necessidades de aplicação. Emmodo de controle externo, o ícone do módulo exibe uma porta de entrada de controle, permitindo comutação em tempo real por meio de sinais Simulink. Emmodo de controle interno, os tempos de comutação são predefinidos na caixa de diálogo para sequências de temporização automáticas. Em ambos os modos, o mesmo sinal de controle aciona todos os três disjuntores, garantindo operação síncrona.

2.1 Papel do Circuito Snubber

Quando o disjuntor está conectado a cargas indutivas (por exemplo, motores, transformadores) ou fontes de corrente, a abertura do circuito pode gerar altas sobretensões induzidas que podem danificar o isolamento ou o próprio disjuntor. O circuito amortecedor Rs‑Cs integrado absorve eficazmente esta energia, limitando os picos de sobretensão e protegendo tanto o disjuntor como o equipamento a jusante. Os usuários podem optar por ativar ou desativar este circuito dependendo do tipo de carga.

2.2 Características da viagem e mecanismo "Trip-Free"

O recurso "livre de desarme" garante que quando ocorre uma sobrecarga ou curto-circuito, o mecanismo interno força a abertura dos contatos e a alavanca se move para a posição de desarme. Tentar fechar a manopla não fechará novamente os contatos até que a falha seja eliminada e a manopla seja reinicializada. Isto proporciona uma barreira de segurança intrínseca, evitando a reenergização enquanto a falha persistir.

• Controle de sinal externo (0 V/tensão positiva)
• Controle de temporizador interno
• Circuito amortecedor Rs‑Cs (opcional)
• Mecanismo livre de disparo
• Característica de disparo em série com retardo de tempo
• Alta capacidade de interrupção de curto-circuito

3. Principais especificações técnicas explicadas

A seleção do disjuntor trifásico correto requer um conhecimento profundo de seus parâmetros técnicos. A tabela abaixo resume as principais especificações do módulo SanGao e suas implicações práticas para seleção.

4. Aplicações Industriais e Guia de Seleção

Os disjuntores trifásicos são amplamente utilizados em centros de controle de motores, painéis de distribuição, equipamentos de automação industrial e materiais de construção comercial. Dependendo da aplicação, eles podem servir como interruptores principais, dispositivos de proteção de ramais ou interruptores de operação de motores. Abaixo estão casos de uso típicos e dicas de seleção.

4.1 Principais áreas de aplicação

• Controle de motores industriais:Usados ​​como partidas diretas on-line, exigindo uma característica de disparo com retardo de tempo para evitar disparo em corrente de partida.
• Proteção da Linha de Distribuição:Instalado em quadros principais ou subdistribuidores para proteção contra sobrecargas e curtos-circuitos, com coordenação adequada com dispositivos a montante/jusante.
• Grupos Geradores de Emergência:Atua como disjuntor de saída do gerador, proporcionando isolamento e suportando possíveis sobrecorrentes transitórias.
• Sistemas HVAC:Protege compressores, ventiladores e outros motores em equipamentos de ar condicionado e refrigeração – também precisa de características de retardo de tempo.

4.2 Etapas de Seleção

1. Determine o tipo de carga:Resistivo ou indutivo? Tem inrush inicial? Isto decide a característica de viagem necessária.
2. Calcular a corrente operacional:Com base na potência e tensão da carga, calcule a corrente máxima da linha e adicione uma margem de segurança de 20 a 30%.
3. Estimativa da corrente de curto-circuito:Obtenha a corrente de curto-circuito prospectiva do sistema de alimentação; a capacidade de interrupção do disjuntor deve ser maior.
4. Escolha o modo de controle:Controle de sinal externo se for necessária operação remota/automática; temporizador interno se apenas a comutação programada for necessária.
5. Considere o requisito de amortecimento:Para cargas indutivas (motores, transformadores), sempre habilite o circuito amortecedor.

5. Recursos de proteção de segurança

A segurança é a principal prioridade no projeto elétrico. O disjuntor trifásico SanGao incorpora múltiplos mecanismos de proteção que protegem não apenas o circuito e o equipamento, mas também o pessoal.

• Proteção contra sobrecarga:A unidade de disparo termomagnético abre o circuito quando a corrente excede o valor nominal por um período prolongado, evitando o superaquecimento do cabo.
• Proteção contra curto-circuito:O disparo magnético atua instantaneamente no caso de um curto-circuito, cortando a corrente de falha em milissegundos para minimizar os danos.
• Função de isolamento:Com a alça na posição “desligada”, a folga de contato e a distância de isolamento suficientes proporcionam uma ruptura visível, atendendo aos requisitos de isolamento.
• Anti-Religamento Trip‑Free:Impede o religamento enquanto a falha persistir, eliminando o risco de erro humano.
