Por que a chave de aterramento de alta tensão é crítica para a segurança e manutenção do sistema de energia?

Nos sistemas de transmissão e distribuição de energia, a segurança é fundamental. Um componente muitas vezes esquecido, mas essencial, é oChave de aterramento de alta tensão. Este dispositivo desempenha um papel vital na proteção do equipamento e do pessoal durante a manutenção, condições de falha e operações de rotina. Este artigo examina o que uma chave de aterramento faz, como funciona e por que é indispensável em quadros e subestações de média tensão. Também analisamos a qualidade de fabricação, as certificações e a confiabilidade queSanGao traz para este componente elétrico crítico.

O herói desconhecido da segurança elétrica

Quando pensamos em equipamentos de alta tensão, muitas vezes nos vêm à mente disjuntores e transformadores. Ainda assim, oChave de aterramento de alta tensãoé igualmente crucial para a operação e manutenção seguras dos sistemas de energia. Instalado dentro de gabinetes de manobra ou subestações, este dispositivo fornece um caminho confiável para o aterramento, garantindo que os técnicos possam trabalhar com segurança em equipamentos desenergizados e que as correntes de falta sejam gerenciadas de forma eficaz.

Sem uma chave de aterramento funcionando corretamente, as equipes de manutenção enfrentariam o risco de energização acidental, tensões induzidas de linhas energizadas adjacentes e perigosas sobretensões transitórias.SanGao, uma empresa de alta tecnologia com sede na capital elétrica da China, Liushi, fabrica esses componentes essenciais há anos, aderindo a rigorosos padrões de qualidade e atendendo diversos setores, desde renovações de redes urbanas até usinas de energia eólica.

O que é uma chave de aterramento de alta tensão?

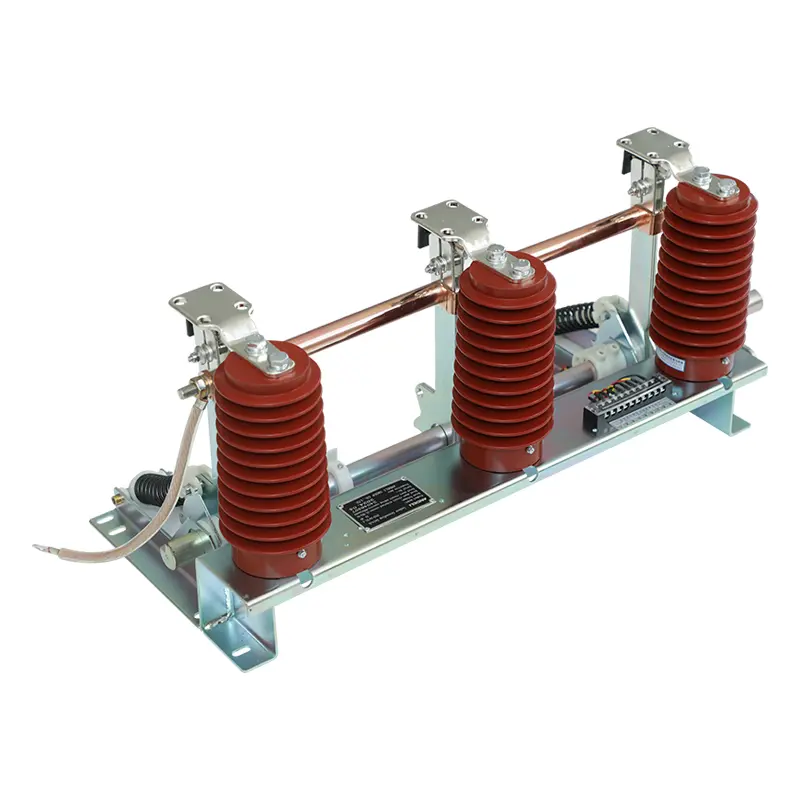

OChave de aterramento de alta tensãoé um dispositivo de comutação mecânica projetado para conectar uma parte específica de um circuito elétrico ao terra. É normalmente instalado em quadros de alta tensão (3-12kV, sistemas trifásicos CA 50/60 Hz) e é operado manualmente ou por um mecanismo motorizado. Sua estrutura primária consiste em um suporte, um conjunto de faca de aterramento, contatos fixos, um sensor, um eixo giratório, molas de compressão, luvas condutoras e conexões flexíveis.

Quando fechada, a faca de aterramento faz contato firme com o contato estático, criando um caminho de aterramento de baixa impedância. Esse caminho atende a múltiplas funções operacionais e de segurança, que exploraremos a seguir.

Funções principais: mais do que apenas aterramento

OChave de aterramento de alta tensãoserve múltiplas funções críticas além do simples aterramento:

Proteção Pessoal Durante a Manutenção

Quando um disjuntor é aberto e isolado, o barramento ou equipamento adjacente ainda pode transportar tensão induzida ou carga residual. A chave de aterramento fornece uma conexão de aterramento visível e segura, garantindo que o pessoal de manutenção esteja protegido contra energização acidental ou descarga capacitiva.

Limitando sobretensões transitórias

Durante faltas à terra, especialmente em sistemas pesados, podem ocorrer sobretensões transitórias. A chave de aterramento limita esses surtos de tensão fornecendo um caminho de baixa impedância, protegendo assim equipamentos sensíveis e isolamento.

Eliminando Tensões Induzidas

Em casos de linhas de transmissão paralelas na mesma torre, as linhas desenergizadas ainda podem sofrer tensões induzidas de linhas energizadas adjacentes devido ao acoplamento eletrostático e eletromagnético. As chaves de aterramento nessas linhas fornecem um caminho para dissipar essas correntes induzidas, evitando perigos.

Fechando Correntes de Curto-Circuito

Algumas chaves de aterramento são projetadas para fechar contra correntes de curto-circuito. Esta capacidade garante que a chave possa ser operada mesmo sob condições de falha, proporcionando segurança adicional durante procedimentos de emergência.

Estabelecendo uma referência neutra do sistema

Em subestações com grandes transformadores de potência, a chave de aterramento ajuda a manter um ponto de referência de tensão consistente, estabilizando a rede elétrica e garantindo uma operação segura.

Aplicações: onde é usado?

OChave de aterramento de alta tensãoé amplamente utilizado em sistemas de distribuição e transmissão de energia, incluindo:

• Renovações da rede elétrica urbana e rural– A atualização de infraestruturas antigas requer uma ligação à terra fiável para segurança e conformidade.

• Subestações e gabinetes de manobra– Conjuntos de quadros de distribuição integrais a média tensão.

• Usinas eólicas e hidrelétricas– Fornecimento de aterramento para geradores e transformadores.

• Indústrias metalúrgicas e petroquímicas– Proteção de equipamentos e pessoal em ambientes agressivos.

• Instalações ferroviárias e mineiras– Garantir aterramento seguro em sistemas de energia de tração.

• Projetos de energia para edifícios residenciais e comerciais– Para alimentadores de entrada e sistemas de emergência.

OSanGaoVantagem: Qualidade e Confiabilidade

SanGaoconstruiu uma reputação de equipamentos de alta tensão de alta qualidade. As instalações de fabricação da empresa abrangem 10.000 metros quadrados, com um capital registrado de 81,68 milhões de yuans e ativos totais de aproximadamente 200 milhões de yuans. Com 120 funcionários, incluindo 20 profissionais técnicos de nível sênior e médio,SanGaomantém um forte foco em P&D e garantia de qualidade.

A empresa adere aos sistemas de gestão de qualidade ISO 9001:2008, gestão ambiental ISO 14001 e sistemas de saúde e segurança ocupacional OHSMS 18001. Também emprega gerenciamento moderno de ERP e equipamentos de teste avançados para garantir que cadaChave de aterramento de alta tensãoatende a rigorosos padrões de desempenho. Colaborando com instituições como Xi'an Senyuan e o Instituto de Pesquisa Elétrica de Pequim,SanGaogarante que seus produtos estejam na vanguarda da engenharia elétrica.

Suas chaves de aterramento são projetadas com um mecanismo robusto que utiliza molas de compressão para garantir fechamento/abertura rápido e confiável, com pressão de contato consistente mantida por meio de molas prato. Este design garante baixa resistência de contato e longa vida útil mesmo sob operação frequente.

Perguntas frequentes (FAQ)

P: Qual é o objetivo principal de uma chave de aterramento de alta tensão?

R: Seu objetivo principal é fornecer um ponto de aterramento visível e seguro para equipamentos desenergizados, protegendo os técnicos contra energização acidental e dissipando tensões e cargas induzidas.

P: Onde a chave de aterramento normalmente é instalada?

R: Geralmente é instalado dentro de gabinetes de manobra de média tensão (3-12kV), bem como em subestações e no lado da linha de transformadores.

P: Uma chave de aterramento pode fechar contra uma corrente de curto-circuito?

R: Sim, muitas chaves de aterramento são classificadas para corrente de fechamento de curto-circuito, permitindo que sejam operadas com segurança mesmo sob condições de falha.

P: Como a chave de aterramento protege contra tensões induzidas?

R: Nas linhas de transmissão que correm paralelamente às linhas energizadas, a chave de aterramento fornece um caminho para que as correntes induzidas fluam para o terra, evitando o aparecimento de tensões perigosas nas linhas desenergizadas.

Conclusão

OChave de aterramento de alta tensãopode não ser o componente mais glamoroso de um sistema de energia, mas a sua importância não pode ser exagerada. Ele protege vidas, protege equipamentos caros e garante a operação estável da rede durante falhas e manutenção. Ao fornecer um caminho de aterramento confiável, ajuda a prevenir acidentes, reduz o tempo de inatividade e mantém a integridade da rede elétrica.

SanGaooferece chaves de aterramento que combinam design mecânico robusto, materiais de alta qualidade e controle de qualidade rigoroso para fornecer desempenho confiável em aplicações exigentes. Com uma base técnica sólida e compromisso com a melhoria contínua,SanGaotornou-se um fornecedor confiável para concessionárias de energia, plantas industriais e projetos de infraestrutura em toda a China e em outros lugares.

Se você está procurando uma fonte confiável de chaves de aterramento de alta tensão ou precisa de assistência técnica para seu projeto específico, convidamos você acontatonós hoje. Sua experiente equipe de engenharia pode fornecer especificações de produtos, soluções personalizadas e suporte oportuno. Entre em contato pelo site da empresa ou por e-mail para discutir suas necessidades e descobrir comoSanGaopode contribuir para a segurança e eficiência dos seus sistemas de energia.
