Interruptor de alta tensão

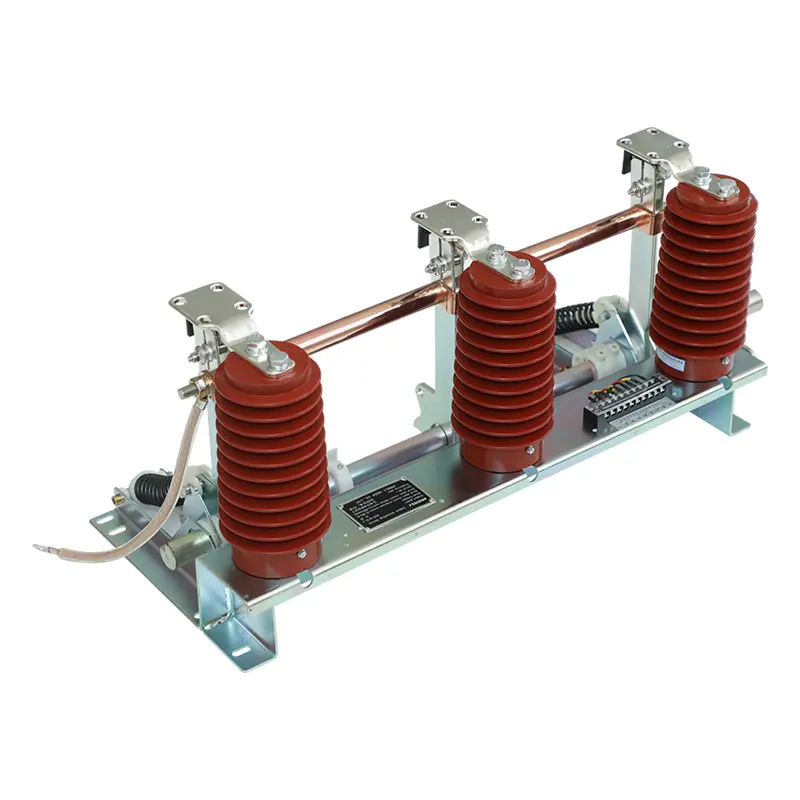

O interruptor de aterramento de alta tensão de alta tensão sangao é adequado para o sistema de energia de 3 a 12kV de 3 a 12kV interno de 3 a 12kV (60) Hz e é usado em conjunto com vários armários de comutação de alta tensão. Também pode ser usado para o aterramento da manutenção de equipamentos elétricos de alta tensão. Sua estrutura principal é o interruptor de aterramento, que consiste em um suporte, um conjunto de faca de aterramento, um contato estático, um sensor, um eixo rotativo, um braço rotativo, uma mola de compressão, uma manga condutiva e uma conexão flexível.

Quando o mecanismo de operação fecha o interruptor de aterramento, o torque de ação faz com que o eixo principal supere o torque de resistência, acionando o braço da manivela a girar na direção de fechamento, de modo que a haste de operação na faca de aterramento passa pelo ponto morto da mola de compressão e a mola de compressão, para que a chave de aterramento seja rapidamente fechada na posição de fechamento. A faca de aterramento no conjunto da faca de aterramento é firmemente e confiável em contato com a parte do flange (borda da faca) do contato estático através da mola do disco.

Quando o torque é aplicado, o eixo principal supera o torque principal e a força da mola para acionar o braço para girar na direção da abertura e a mola de compressão de faca de aterramento passa.

Qual é o objetivo do interruptor de aterramento?

A chave de aterramento de alta tensão é usada para fornecer fios de aterramento para sistemas subterrâneos ou conectados a delta.

O interruptor de aterramento permite a conexão de cargas de fase a fase.

O interruptor de aterramento na subestação é aterrado para formar uma base de baixa impedância para manter o sistema neutro.

O interruptor de aterramento no gabinete do comutador garante que a amplitude da sobretensão transitória seja limitada durante uma falha de aterramento pesado.

É usado para aterrar equipamentos elétricos para atender aos requisitos de proteção.

Qual é a função do interruptor de aterramento?

O interruptor de aterramento de alta tensão é conectado ao disjuntor e, quando o disjuntor é limpo e puxado, o barramento adjacente ao disjuntor é automaticamente aterrado através do interruptor de aterramento. Esse processo protege técnicos, pessoal de manutenção e usuários de tensões acidentais.

É usado para evitar correntes estáticas de eletricidade e indução eletromagnética. Em duas ou mais linhas de transmissão aérea na mesma torre ou em conexão paralela adjacente, quando uma ou mais linhas são desnergizadas, as linhas desenergizadas geram tensão induzida e corrente induzida devido à indução eletromagnética e indução eletrostática entre elas e as linhas energizadas adjacentes. Portanto, os interruptores de aterramento são adequados para essas linhas.

A chave de aterramento de alta tensão é usada para fechar a corrente de curto-circuito. O interruptor de aterramento com corrente de fechamento de curto-circuito nominal deve ser capaz de fechar em qualquer tensão aplicada (incluindo sua tensão nominal) e qualquer corrente (incluindo sua corrente de fechamento de curto-circuito nominal). A corrente de fechamento de curto-circuito nominal do interruptor de aterramento é igual ao pico nominal, a corrente de resistência.

O interruptor de aterramento de alta tensão na subestação desempenha um papel importante nos transformadores de potência grande ou pesada, porque permite que a grade de energia tenha um ponto de referência de tensão consistente. Caso contrário, a tensão pode variar de um lugar para outro. Garanta a segurança dos transformadores e do pessoal usando eletricidade.
