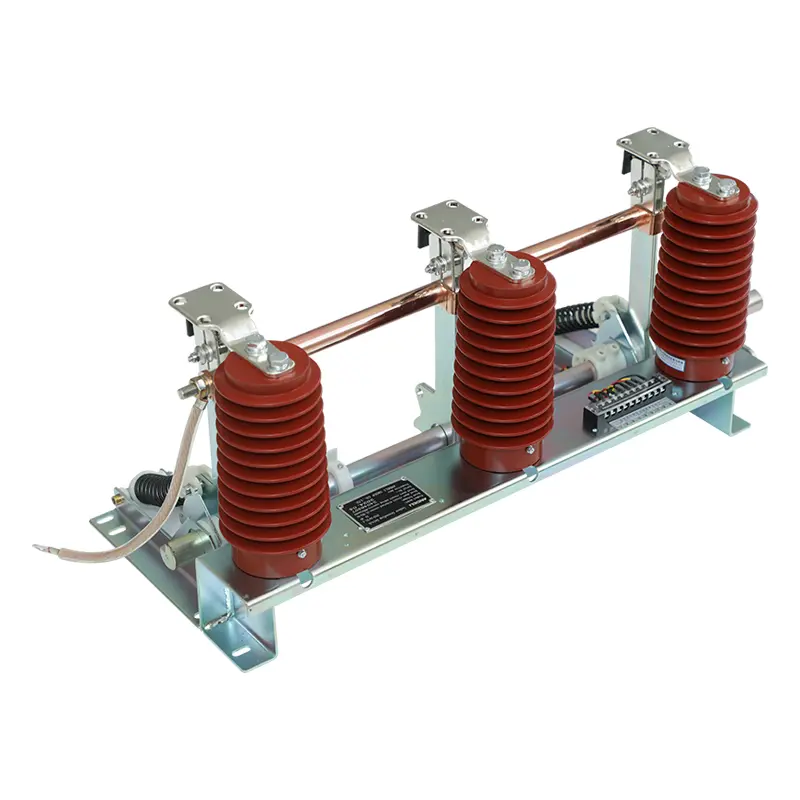

Interruptor de aterramento embutido no painel de alta tensão

O interruptor de aterramento integrado do painel de alta tensão SanGao é amplamente fornecido por produtores de painéis de distribuição, subestações de transformadores e projetos de distribuição industrial que buscam tamanho compacto e desempenho de proteção de aterramento compatível. Otimizado para montagem perfeita com corpos de gabinete de alta tensão, esse projeto estrutural completo permite isolamento completo do circuito, elimina riscos de choque de tensão residual e aumenta a estabilidade geral de todos os fluxos de trabalho de manutenção no local.

Projeto de aterramento integrado para sistemas de manobra compactos

Os sistemas de manobra modernos exigem não apenas desempenho elétrico, mas também uma utilização eficiente do espaço interno. A instalação de equipamento de aterramento separado pode aumentar a complexidade do gabinete e exigir arranjos de instalação adicionais.

O design integrado integra a função de aterramento diretamente na estrutura do quadro, permitindo que o gabinete obtenha uma operação mais segura sem ocupar espaço externo desnecessário.

Os principais objetivos incluem:

• Fornecer um caminho de aterramento após o isolamento elétrico

• Protegendo o pessoal de manutenção contra tensão acidental

• Apoiar a inspeção segura dos componentes do painel

• Melhorar a coordenação entre o equipamento de aterramento e a estrutura do gabinete

Para fabricantes de painéis de manobra, a chave de aterramento integrada em painéis de alta tensão simplifica o projeto do gabinete e melhora a coordenação geral do equipamento.

Como uma estrutura de aterramento integrada melhora a segurança do gabinete?

Os gabinetes de distribuição de alta tensão contêm vários componentes elétricos, incluindo barramentos, disjuntores e conexões de cabos. Durante a manutenção, mesmo componentes isolados podem ter tensão induzida ou energia elétrica residual.

A chave de aterramento ajuda a criar uma conexão de aterramento de baixa impedância para melhorar as condições de segurança.

Processo de operação típico:

1. O circuito está desconectado da fonte de alimentação.

2. A condição de isolamento é confirmada.

3. A chave de aterramento está fechada.

4. O trabalho de manutenção começa após a confirmação do aterramento.

A estrutura integrada da chave de aterramento integrada no painel de alta tensão ajuda a garantir que a posição de aterramento esteja mais próxima do circuito protegido, melhorando a coordenação do sistema.

Projeto Estrutural Focado na Integração de Aparelhagem

O desempenho de uma chave de aterramento integrada depende da qualidade da conexão elétrica e da correspondência mecânica com o gabinete.

Os principais componentes incluem:

• Conjunto de faca de aterramento

• Contato estático

• Eixo giratório

Durante a operação de fechamento, o mecanismo operacional aciona o eixo rotativo e a faca de aterramento em direção à posição de contato. O mecanismo de mola ajuda a fornecer pressão de contato estável depois que a lâmina de aterramento atinge a posição de fechamento.

Este interruptor de aterramento integrado no painel de alta tensão suporta:

Conexão de contato confiável

A lâmina de aterramento mantém contato firme com o contato estático para estabelecer um caminho de aterramento estável.

Precisão de Posição Mecânica

O movimento preciso ajuda a garantir posições abertas e fechadas corretas dentro do quadro.

Estabilidade de operação a longo prazo

A estrutura mecânica otimizada reduz o risco de problemas operacionais causados ​​por trocas repetidas.

Áreas de aplicação para proteção integrada de aterramento

Armários de distribuição internos de alta tensão

Os fabricantes de painéis usam interruptores de aterramento integrados em painéis de alta tensão para completar as funções do gabinete, mantendo layouts internos compactos.

Estações de Distribuição Industrial

Fábricas com sistemas de energia de média tensão necessitam de procedimentos seguros de manutenção para transformadores, alimentadores e equipamentos elétricos. O aterramento integrado ajuda os operadores a preparar condições de trabalho mais seguras.

Subestações e instalações de distribuição de energia

As subestações exigem arranjos de aterramento confiáveis ​​para atividades de manutenção envolvendo disjuntores, barramentos e compartimentos de cabos.

Projetos de Infraestrutura Elétrica

Grandes instalações comerciais, sistemas de transporte e projetos de energia geralmente exigem soluções de painéis compactos onde a eficiência do espaço interno é importante.

Perguntas frequentes

1. Por que instalar uma chave de aterramento dentro do quadro?

Um design integrado permite que a proteção de aterramento seja integrada à estrutura do gabinete, economizando espaço de instalação e melhorando a coordenação do sistema.

2. Que proteção a função de aterramento oferece?

A chave de aterramento integrada no painel de distribuição de alta tensão ajuda a estabelecer um caminho de aterramento seguro durante a manutenção e reduz os riscos causados ​​por tensão acidental, corrente de indução ou eletricidade estática.

3. Este equipamento pode ser usado com diferentes designs de painéis?

Sim. A compatibilidade da instalação deve ser confirmada de acordo com a estrutura específica do gabinete e os requisitos do projeto.

4. O que deve ser verificado durante a manutenção?

Os operadores devem inspecionar o movimento mecânico, a condição do contato de aterramento e a confiabilidade da conexão durante a manutenção programada.
