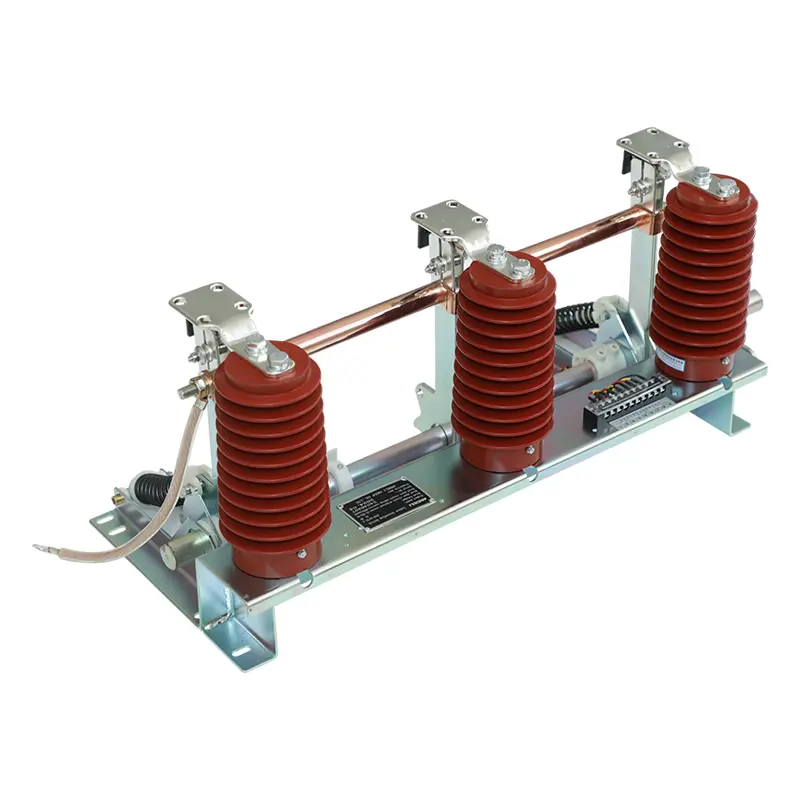

Interruptor de aterramento CA interno com faca de aterramento de alta velocidade

O interruptor de aterramento CA interno com faca de aterramento de alta velocidade da SanGao fornece equipamento de aterramento de média tensão especializado, dedicado ao controle de risco durante a manutenção de equipamentos de energia internos. Cobrindo condições de trabalho trifásicas de 3kV a 12kV CA 50/60Hz, seu design de faca de aterramento de alta velocidade reduz o tempo de ação de aterramento e minimiza as ameaças à segurança das equipes de manutenção.

Resposta rápida de aterramento para manutenção de média tensão mais segura

Durante a manutenção de equipamentos de alta tensão, a velocidade de aterramento e a confiabilidade mecânica afetam diretamente a segurança do operador. Quando um circuito é isolado, a chave de aterramento fornece um caminho de aterramento controlado para evitar riscos inesperados de tensão.

O design da faca de aterramento de alta velocidade permite que a operação de aterramento seja concluída rapidamente por meio do movimento coordenado do eixo operacional, do braço da manivela, do mecanismo de mola e do conjunto da faca de aterramento.

O interruptor de aterramento CA interno com faca de aterramento de alta velocidade é usado principalmente para:

• Aterre equipamentos elétricos de alta tensão durante a manutenção

• Proteja os técnicos contra aparecimento acidental de tensão

• Limitar os riscos causados ​​por tensão induzida e eletricidade estática

• Fornece caminhos de corrente de falha de aterramento em sistemas elétricos

Ao contrário das simples conexões de aterramento, uma chave de aterramento dedicada fornece operação mecânica controlada e uma posição de aterramento definida dentro dos sistemas de manobra.

Como funciona a estrutura da faca terrestre de alta velocidade?

O desempenho operacional do interruptor de aterramento CA interno com faca de aterramento de alta velocidade depende muito da interação entre os componentes mecânicos.

A estrutura principal inclui:

• Suporte

• Conjunto de faca de aterramento

• Contato estático

• Sensor

• Eixo giratório

• Braço giratório

• Mola de compressão

• Manga condutora

• Conexão flexível

Quando o mecanismo operacional fecha a chave de aterramento, o torque operacional aciona o eixo principal e o braço giratório em direção à posição de fechamento. Depois de passar o ponto morto da mola de compressão, a energia armazenada da mola é liberada, permitindo que o conjunto da faca de aterramento se mova rapidamente para a posição fechada.

A faca de aterramento mantém contato firme com o contato estático através da estrutura da mola prato, ajudando a obter uma conexão elétrica estável.

Este projeto mecânico ajuda a melhorar:

• Consistência na velocidade de fechamento

• Estabilidade de pressão de contato

• Confiabilidade operacional de longo prazo

Especificações Técnicas

O equipamento foi projetado para aplicações internas de média tensão onde é necessária uma operação segura de aterramento.

Cenários de aplicação onde o aterramento rápido é importante

Salas de manutenção de painéis internos

Nas salas de distribuição, o pessoal de manutenção precisa de um método confiável para confirmar o aterramento do equipamento antes da inspeção. A chave de aterramento fornece um ponto de aterramento dedicado após a conclusão dos procedimentos de isolamento.

Sistemas de Energia Industriais

As fábricas que utilizam equipamentos de média tensão podem exigir manutenção regular em transformadores, alimentadores e comutadores. Um mecanismo de aterramento estável ajuda a reduzir os riscos durante paradas programadas.

Subestações

As subestações contêm vários circuitos de alta tensão onde tensão acidental, corrente induzida ou efeitos eletromagnéticos podem criar perigos. O equipamento de aterramento ajuda a estabelecer um ambiente de manutenção mais seguro.

Ambientes de linhas de transmissão paralelas

Quando uma linha aérea é desenergizada enquanto as linhas próximas permanecem energizadas, a indução eletrostática e eletromagnética pode criar tensão induzida. Os interruptores de aterramento ajudam a aliviar esses efeitos e a proteger os trabalhadores de manutenção.

Controle de Qualidade Focado na Segurança do Aterramento

As chaves de aterramento são componentes relacionados à segurança em sistemas de energia, portanto, a inspeção de fabricação precisa se concentrar tanto na operação mecânica quanto na qualidade da conexão elétrica.

SanGao aplica-se:

• Sistema de gestão de qualidade ISO9001:2008

• Sistema de gestão ambiental ISO14001

• Sistema de gestão de saúde e segurança ocupacional OHSMS 18001

Para chave de aterramento CA interna com faca de aterramento de alta velocidade, o controle de qualidade inclui:

• Verificação da precisão do movimento da faca de aterramento

• Inspeção de pontos de conexão condutivos

• Verificação da consistência da operação mecânica

• Confirmação da condição do produto acabado antes do envio

Estas etapas de inspeção ajudam a reduzir problemas de ajuste da instalação após a chegada do equipamento ao local do projeto.

Perguntas frequentes

1. Qual a principal finalidade deste equipamento de aterramento?

Ele fornece um caminho de aterramento para equipamentos elétricos de alta tensão durante a manutenção e ajuda a proteger os técnicos contra riscos acidentais de tensão.

2. Por que o projeto da faca de terra de alta velocidade é importante?

O mecanismo de ação rápida ajuda a lâmina de aterramento a atingir rapidamente a posição fechada e a manter contato confiável com o contato estático.

3. Quais sistemas de energia são adequados para este equipamento?

É adequado para sistemas de energia trifásicos AC 50(60)Hz internos de 3-12kV.

4. Pode ser instalado com armários de distribuição existentes?

Sim. O interruptor de aterramento CA interno com faca de aterramento de alta velocidade foi projetado para funcionar em conjunto com vários gabinetes de distribuição de alta tensão, mas a compatibilidade da instalação deve ser confirmada de acordo com o design específico do gabinete.
