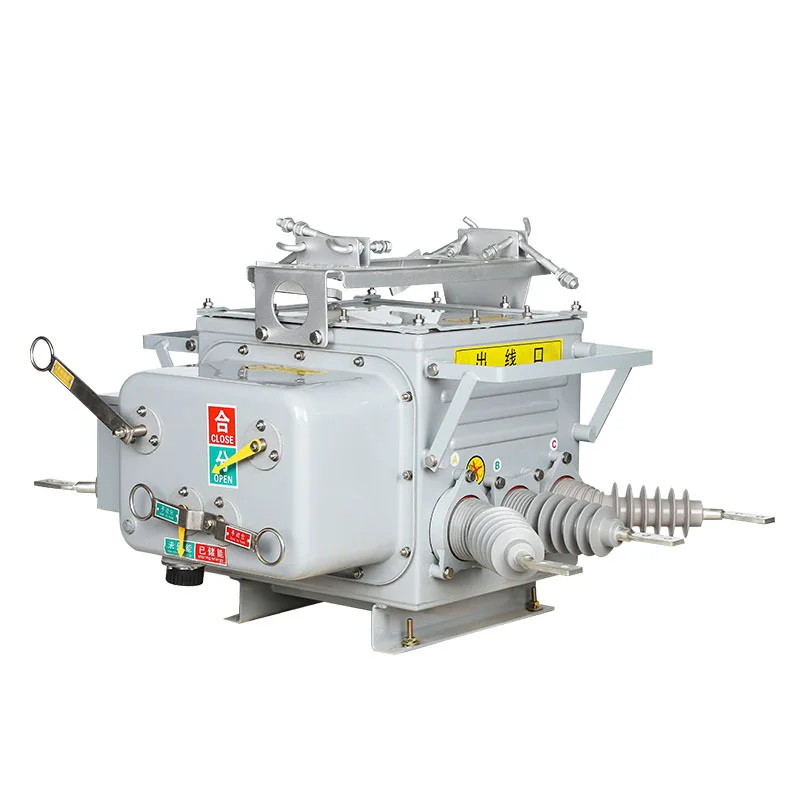

Disjuntor de vácuo de limite ao ar livre

Sangao Durável Disjuntor de Vacuum de Limite ao ar livre (doravante referido como "disjuntor de limite") é adequado para a distribuição de alta tensão externa com AC 50Hz trifásico e a tensão classificada de 33kV e abaixo. O corpo do disjuntor está equipado com câmara de extinção de arco a vácuo, transformador de corrente, transformador de corrente de sequência zero, etc. O disjuntor possui modo de gerenciamento remoto, função de controle de proteção e função de comunicação. Pode julgar e detectar de maneira confiável subestações, empresas industriais e de mineração e grades de energia urbana e rural para fins de controle e proteção. Especialmente adequado para a operação frequente do nível do solo e da cidade Milliampere Nível zero Corrente de sequência e de fase para fase Falha Corrente de curto-circuito, alcançando a eliminação automática de falhas de aterramento monofásico e fases de fase para fases de curto-circuito.

O disjuntor de vácuo do limite externo interrompe o arco no modo de vácuo e usa isolamento de gás SF6. A caixa adota a tecnologia avançada de vedação de gás importada, prova de explosão e estrutura de isolamento, com excelente desempenho geral de vedação. O desempenho de vedação dos condutos de importação e exportação também foi aprimorado e o desempenho geral de vedação é bom. O gás SF6 preenchido no interior não deve vazar ou ser afetado pelo ambiente externo. O mecanismo de operação da primavera foi miniaturizado e seu desempenho foi otimizado. Adotando a transmissão da cadeia principal e o sistema de viagem em vários estágios, com baixa resistência e baixa temperatura. Sua confiabilidade e estabilidade são superiores aos mecanismos tradicionais da primavera.

Este produto está instalado no limite de responsabilidade das linhas de distribuição aérea. A extremidade frontal da linha de entrada do usuário eliminará automaticamente falhas de aterramento monofásico e fases para fases de fase de curto-circuito no sistema do usuário, evitando a propagação de falhas no mundo do usuário na linha de transmissão principal, garantindo a segurança elétrica dos usuários não com defeito e melhorando a confiabilidade elétrica. Se a falha for permanente e a subestação recosing falhar, o acidente no site do usuário de tensão média resultará em toda a linha principal de distribuição sendo cortada. Esse acidente de transmissão comum na rede elétrica causará perdas significativas para a sociedade.

condição ambiental

(1) temperatura do ar ambiental: -40 ℃ ~+40 ℃; A mudança diária de temperatura não excede 25 ℃; De acordo com as propriedades do gás SF6, quando a temperatura ambiente é de -40 ℃ e a pressão dentro do tanque é de 0,05MPa, o SF6 ainda está em um estado gasoso para garantir a operação normal do produto. Quando a temperatura ambiente é -40 ℃ e a pressão do medidor é de 0,05MPa, o ponto de liquefação de SF6 é -55 ℃; Quando a pressão do medidor é zero, o ponto de liquefação SF6 não excederá -60 ℃.

(2) velocidade do vento não superior a 35m/s;

(3) Um local sem inflamabilidade, risco de explosão, forte corrosividade química (como vários ácidos, alcalinos ou fumaça) e forte vibração.

(4) altitude: ≤ 1000m;

(5) espessura da cobertura: 10mm;

(6) Nível de poluição do ar: Nível 4;

(7) intensidade sísmica: ≤ 7 graus;

(8) Método de aterramento de ponto neutro na grade de potência: o ponto neutro não está aterrado, está aterrado através de uma bobina de supressão de arco e o ponto zero é aterrado através de baixa resistência.
