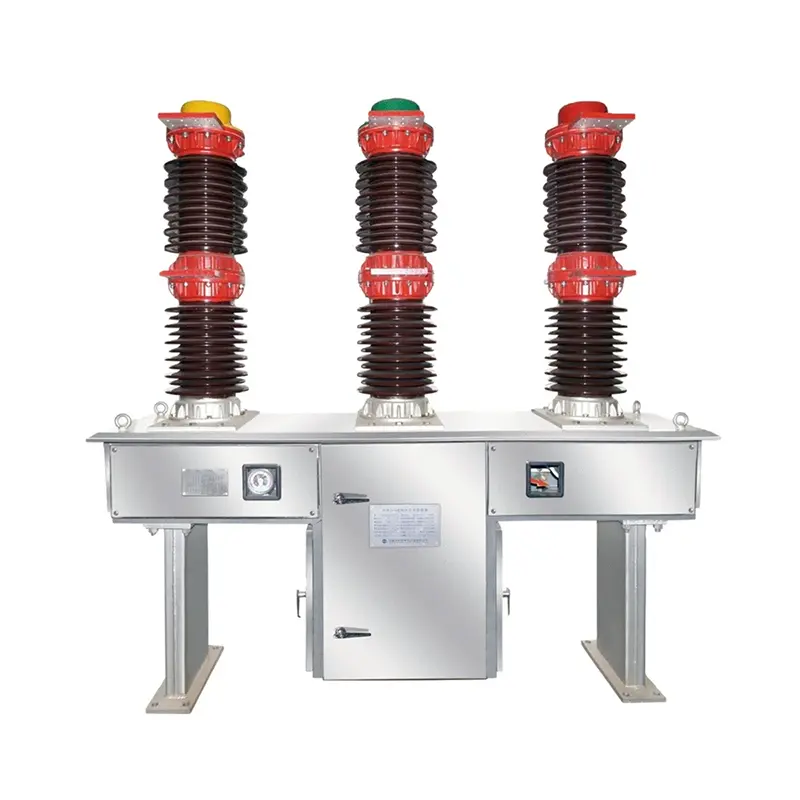

Disjuntor de gás externo

O disjuntor a gás externo da SanGao oferece aos clientes uma ampla gama de designs padrão ANSI e IEC, bem como os mais recentes desenvolvimentos em tecnologia de comutação, incluindo gás SF6 ou interrupção de vácuo, mecanismos magnéticos ou de mola, latas vivas ou mortas, comumente conhecidas como designs de casinha de cachorro ou quiosque, permitindo a otimização da rede e aplicações de rede inteligente.

A quebra do gás SF6 não causará corte de corrente ou sobretensão.

Essas características garantem a longa vida elétrica do disjuntor e limitam as tensões dinâmicas, CC e térmicas no dispositivo.

O mecanismo de operação mecânica de armazenamento de energia tipo GSH (MH) e liberação livre permite operações de abertura e fechamento através de controle local e remoto.

A cinemática de acionamento do mecanismo de operação, contatos móveis e aquecedor anticondensação estão localizados dentro de um invólucro metálico selado, que também serve de suporte para os eletrodos.

A estrutura acima é sustentada por uma moldura feita de peças metálicas extensíveis, que permite ajustar a altura dos terminais do disjuntor de 2.800 mm a 3.700 mm.

O nível de proteção da caixa metálica é IP 54 (*), e está equipada com porta estanque com janela de inspeção.

A carcaça é feita de chapa de aço e oferece proteção superficial suficiente por meio de processos especiais de metalização e pintura. A estrutura de suporte foi submetida a tratamento de galvanização por imersão a quente.

Campos de aplicação

O disjuntor a gás externo é usado para distribuição de energia, para controlar e proteger circuitos, bem como para controlar e proteger transformadores, retificadores, bancos de capacitores, etc.

Devido à tecnologia de disjuntor de buffer automático SF6, os disjuntores a gás externos não geram sobretensão durante o processo de comutação, tornando-os muito adequados para modernização, atualização e expansão de dispositivos antigos, pois os materiais de isolamento de cabos e equipamentos podem ter sido submetidos a tensões durante o uso.

Ambiente de uso

1. Altitude: não superior a 2.500 metros; Tipo Platô 4000 metros;

2. Temperatura ambiental: -30 ℃ -+40 ℃ (requisito especial -40 ℃ -+40 ℃);

3. Umidade relativa: média diária não superior a 95%, média mensal não superior a 90% (25°C);

4. Velocidade do vento: não superior a 35 metros por segundo;

5. Locais sem substâncias inflamáveis, riscos de explosão, corrosão química e vibrações severas.
