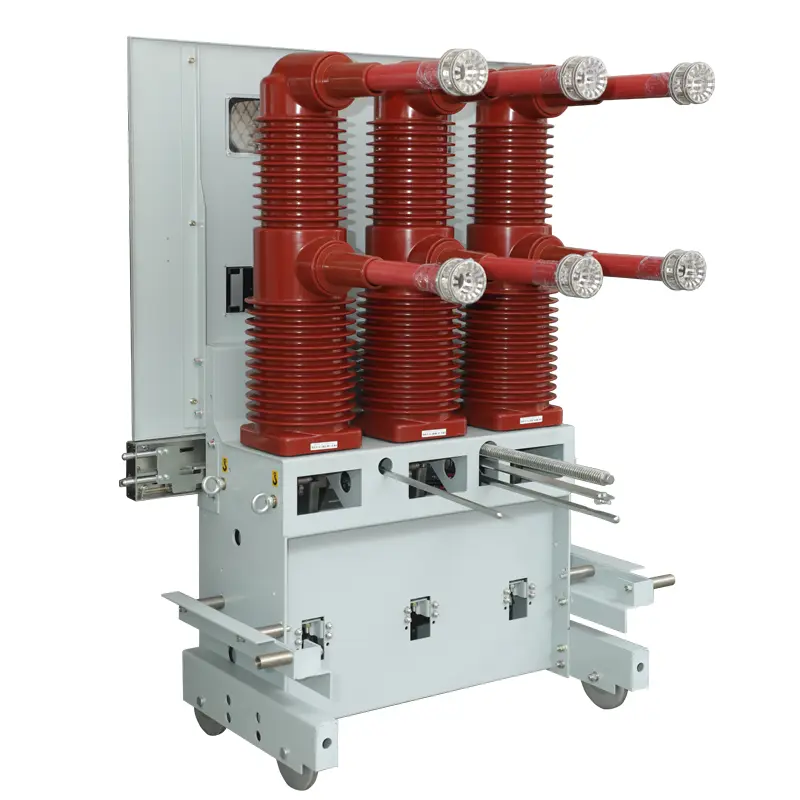

Disjuntor a vácuo tipo carrinho de mão

O disjuntor a vácuo tipo carrinho de mão de alta qualidade SanGao é adequado para uso em sistemas trifásicos AC 50 Hz, 40,5 kV e pode ser usado para corrente de carga, corrente de sobrecarga e corrente de falha em empresas industriais e de mineração, usinas de energia e subestações. Também é adequado para cenários de operação frequentes. Este disjuntor adota uma estrutura de layout superior e inferior, reduzindo efetivamente a profundidade do disjuntor.

Característica

A fabricação do disjuntor a vácuo tipo carrinho de mão está em conformidade com os padrões nacionais da China GB1984-2003 "Disjuntores de alta tensão CA", DL/T403-2000 "Condições técnicas para pedido de disjuntores a vácuo internos de 3,6-40,5kV" e padrões CE positivos relevantes, e tem função de intertravamento confiável. O mecanismo de operação do disjuntor é do tipo armazenamento de energia por mola, que pode ser operado por armazenamento de energia CA ou CC ou operado manualmente.

O disjuntor também pode ser equipado com um mecanismo de operação de ímã permanente de longa vida, com vida útil mecânica de até 20.000 vezes, e pode ser usado em situações de operação extremamente frequentes.

O disjuntor é projetado em uma estrutura dividida frontal e traseira, que pode ser usada como unidade de instalação fixa ou como unidade montada centralmente com o chassi.

Adotando uma estrutura de isolamento composta, a câmara de extinção de arco trifásico e o corpo carregado associado são isolados por três invólucros independentes de isolamento de resina epóxi. Depois de adotar a estrutura de isolamento composta, o disjuntor atende aos requisitos de distância de ar e distância de fuga sob condições normais de operação e reduz efetivamente o volume do disjuntor. A câmara de extinção de arco a vácuo do circuito elétrico principal e a conexão condutora dinâmica e estática são instaladas dentro da estrutura de isolamento, fazendo com que a distância fase a fase seja de apenas 300 mm.

Todas as conexões elétricas no circuito principal são fixas e possuem alta confiabilidade

Ambiente de uso:

Altitude: abaixo de 3000m;

Temperatura ambiental: máximo+40 ℃, mínimo -15 ℃;

Umidade relativa: média diária não superior a 95%, média mensal não superior a 90%

Intensidade sísmica: abaixo do nível 8;

Locais sem incêndio, explosão, gases corrosivos e vibrações severas,
