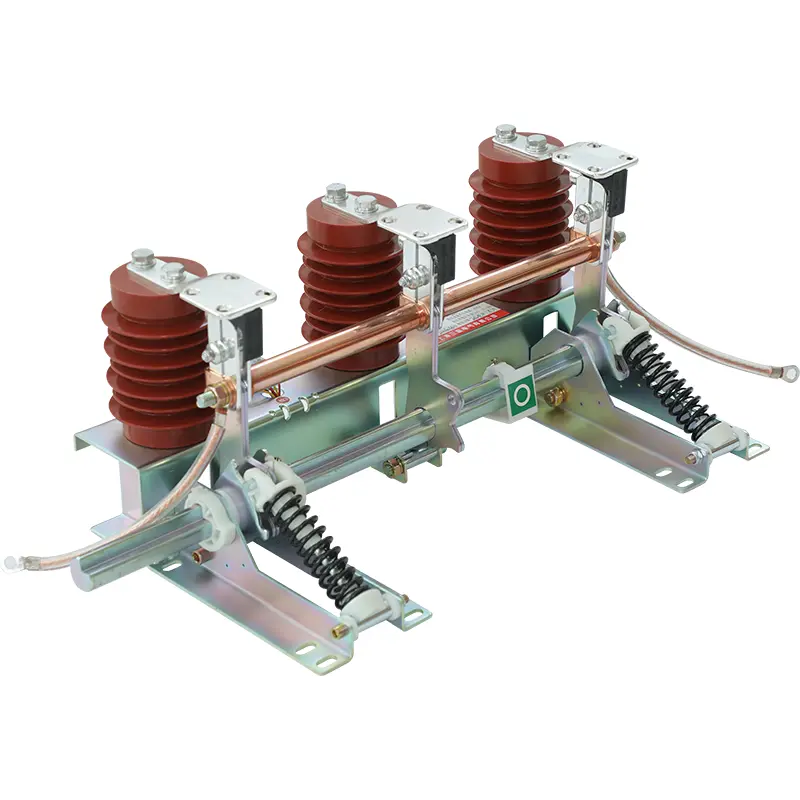

Interruptor de aterramento elétrico interno

O interruptor de aterramento elétrico interno durável do Sangao é um produto montado que atende aos requisitos de GB1985-2004 "Chaves de isolamento CA de alta tensão e interruptores de aterramento" e IEC62271-102: 2002 padrões em termos de desempenho. Este produto é adequado para sistemas de energia de 24kV, trifásicos, 50 (60) Hz; Capaz de fechamento de curto-circuito, protegendo o equipamento elétrico contra danos, adequado para proteção de aterramento durante a manutenção do painel de mudança de alta tensão.

A chave de aterramento do interruptor de aterramento elétrico de Sangao, com capacidade de fechamento de falhas, pode fechar com segurança as correntes de curto-circuito, protegendo assim os operadores e o painel de comutação em caso de inição.

Existem dois tipos de interruptores de aterramento:

-Mitador de aterramento independente

Switch de aterramento com transformador de corrente combinado.

O transformador de corrente combinado forma a base de instalação para os contatos do interruptor de aterramento, reduzindo assim os requisitos de espaço dentro do gabinete.

Cada interruptor de aterramento está equipado com um dispositivo operado por mola, o que garante que a capacidade de fechamento seja independente da velocidade de operação.

Exceto por alguns modelos equipados com transformadores de corrente combinados, o lado do controle e a direção de corrente do interruptor de aterramento geralmente podem ser selecionados sem restrições.

Por que escolher Sangao?

Marcas chinesas famosas

A Global Service Network fornece suporte para clientes

Desenvolvimento contínuo para atender às necessidades de clientes em constante mudança

Condições de uso

Temperatura ambiental: limite superior+45 ° C, limite inferior -25 ° C

Altitude não superior a 1000m

Umidade relativa média diária: ≤ 95%. Umidade relativa média mensal: ≤ 90%

Intensidade de terremoto não superior a 8 graus

Nível de poluição: Nível II

Circunstâncias especiais: especifique ao fazer um pedido.

Encomendar informações

Ao solicitar um interruptor de aterramento elétrico interno, indique o modelo do produto, operação esquerda e direita, distância e se o indicador está ativo (indique o modelo indicador).

O comprimento flexível da conexão precisa ser estendido (comprimento padrão L = 400 mm).

Se você tiver algum requisito especial, entre em contato com a Green Power para desenvolver especificações detalhadas.

Principais parâmetros:

Tensão nominal: 24kv

Apreciação de curto prazo classificada Corrente: 31.5ka

Duração do curto-circuito classificada: 4s

Corrente de curto-circuito classificada: 80ka

Pico nominal Corrente de resistência: 80ka

Nível de isolamento nominal:

Frequência de energia de curto período de tempo de tempo de tempo de tempo resistente: 65kV (fase relativa)

Tensão de suporção de impulso de raios classificados: 125kV

Vida de vida mecânica: 2000 ciclos
